18Gbps対応 アクティブHDMIロングケーブル AS18G

18Gbps対応 アクティブHDMIロングケーブル AS18G
全数検査RoHS対応ARC対応HDR対応

18Gbps対応 アクティブHDMIロングケーブル AS18Gシリーズは、イコライザー機能を受信(Display)側コネクタに内蔵したHDMIケーブルです。HDMI2.0規格に準拠した4K60P(18Gbps)対応しており、高解像度の映像が最大30m * まで安定した伝送が可能になっています。

* 30mは、4K60P(10.2Gbps)での対応になります。

カタログダウンロード

  • 商業施設や会議室などにおいて、Ultra HD Blu-ray / 4K出力 PC ~4K TV / 4K モニター / 4K プロジェクター間の長距離接続に最適
  • ケーブル長は敷設環境に合わせて10m、15m、20m、25m、30m、をラインナップ
    (30mは伝送レート10.2Gbpsでの対応となります。)

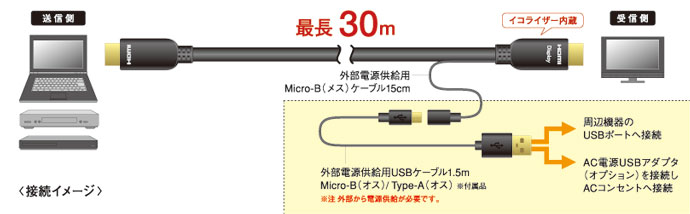

接続イメージ

接続イメージ

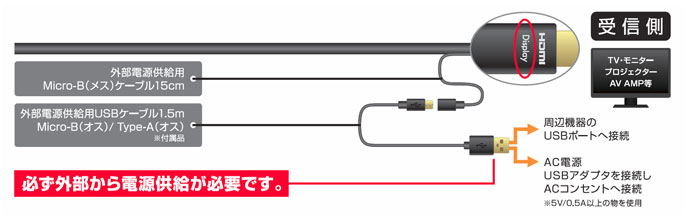

取扱い上の注意

取扱い上の注意
HDMIケーブルの受信側(Display側)には外部からの電源供給が必要です。電源供給用のUSBケーブル(Micro-B)に付属品のUSBケーブルを接続し、AC電源アダプタ(オプション別売)もしくは周辺機器のUSBポートから電源を供給して下さい。外部から電源が供給されない場合、コネクタ部分に内蔵されているイコライザーが動作しないため、映像が出力されません。

18Gbps対応 アクティブHDMIロングケーブル AS18G 仕様

対応解像度 10m~25m(18Gbps対応) …4K/60p 36bit(4:2:2) 4K/60p 24bit(4:4:4)
30m(18Gbps非対応) … 4K/60p 24bit(4:2:0) 4K/30p2 36bit(4:2:2)
HDMI規格 ver2.0準拠
コネクタサイズ 10~15m W19.9mm×H45.1mm×D10.5mm(送信側・受信側 共通)

コネクタサイズ

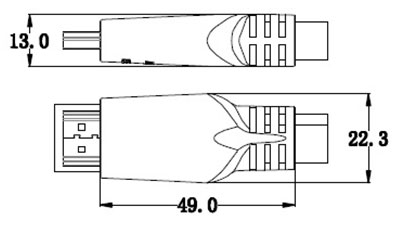

20~30m W22.3mm×H49.0mm×D13.0mm(送信側・受信側 共通)

コネクタサイズ
ケーブル外径 10~15m:φ7.3mm 20~30m:φ9.5mm
ケーブルカラー
ケーブル最大曲げ半径 90mm
ケーブル許容張力 500N
外部電源供給 有(Display側電源供給 USB Micro-B メス(ケーブル長:15cm))
欧州RoHS指令 対応

全ての市販機器の接続を保証するものではありません。
法人のお客様には事前検証用に製品の貸出も行っております。
詳細につきましてはお気軽にお問合せ下さい

18Gbps対応 アクティブHDMIロングケーブル AS18G 発注情報

型番 製品名 長さ
AS18G-10 18Gbps対応 アクティブHDMIロングケーブル AS18G 10m 10m
AS18G-15 18Gbps対応 アクティブHDMIロングケーブル AS18G 15m 15m
AS18G-20 18Gbps対応 アクティブHDMIロングケーブル AS18G 20m 20m
AS18G-25 18Gbps対応 アクティブHDMIロングケーブル AS18G 25m 25m
AS18G-30 10.2Gbps対応 アクティブHDMIロングケーブル AS18G 30m 30m
