3D対応 HDMIスプリッターなら信頼と実績のエイム電子におまかせ下さい

3D対応 HDMIスプリッター 販売終了

3D対応 HDMIスプリッター
全数検査RoHS対応

3D対応 HDMIスプリッター(分配器)は、複数台のHDMI端子付テレビ、プロジェクタなどのSINK側機器を接続して、同時に映像を出力する事が出来る分配器です。前面パネルのLEDは、接続されているポートが点灯し、容易に接続確認が可能です。

個人のお客様向けHDMIケーブルをお探しの場合はこちら

HDMI分配器 販売終息と後継品のご案内

  • 展示会などでBD/DVDプレーヤーと複数のテレビ、プロジェクタ間の距離を延長したい場合
  • 商業施設などで複数フロアに同じ広告映像を配信したい場合

3D対応 HDMIスプリッター 使用例(下図は1入力8出力)

3D対応 HDMIスプリッター 使用例

3D対応 HDMIスプリッター 仕様

型番 AVS-PR102 AVS-PR104 AVS-PR108
入力ポート 1 1 1
出力ポート 2 4 8
解像度 1920×1200(1080p 12bit Deep Color まで対応)
帯域 最大2.25GHz
音声フォーマット Dolby TrueHD、dts-HD MA等 最新規格、LPCM7.1chまで対応
CEC対応 出力端子 OUT1のみ対応 出力端子 OUT1のみ対応 非対応
サイズ 220×70×27mm 220×70×27mm 320×104×30mm
カラー 黒(つや消し)
本体重量 370g 380g 800g
付属品 ACアダプタ

AVS-PR102外観(左:正面、右:背面)

AVS-PR102外観(上段:正面、下段:背面)

AVS-PR104外観(左:正面、右:背面)

AVS-PR104外観(上段:正面、下段:背面)

AVS-PR108外観(左:正面、右:背面)

AVS-PR108外観(上段:正面、下段:背面)

3D対応機器と非対応機器が混在する場合、3Dフォーマットの信号伝送では3D非対応機器は動作しませんのでご注意下さい。

全ての市販機器の接続を保証するものではありません。
法人のお客様には事前検証用に製品の貸出も行っております。詳細につきましてはお気軽にお問合せ下さい

スタック(カスケード)接続について

2分配器 (AVS-PR102)、および4分配器 (AVS-PR104)は、2段までの接続であればどのような組み合わせでも安定動作します。2段以上の接続構成については、弊社までご相談ください。

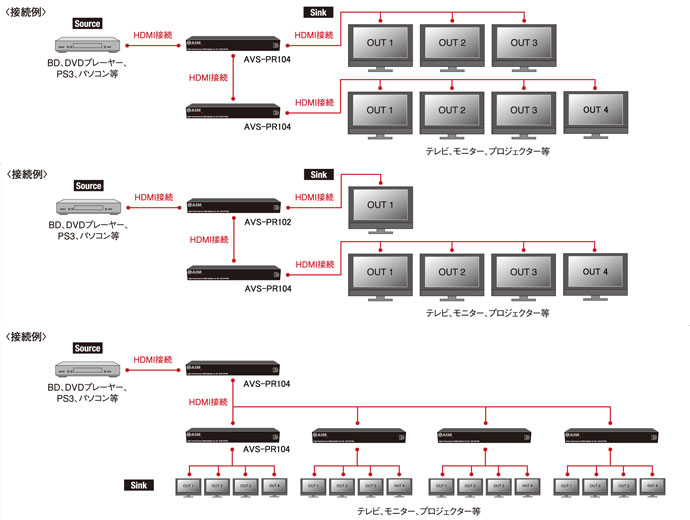

スタック(カスケード)接続例

※8分配器(AVS-PR108)につきましてはスタック接続は推奨しておりませんが、そのような接続をご検討中のお客様は、弊社へお問い合わせください。動作実績のご紹介、事前検証用のデモ機器のお貸出などのサポートをさせていただきます。その他、ケーブル長や接続構成でご不安な点がございましたら、遠慮なくご相談ください。

DVI機器との接続について

HDMI機器とDVI機器の混在接続の際には、分配器の仕様および各信号フォーマットの関係から、以下の現象が出る場合がございますのでご了承ください。

<例1> Out1=HDMI Out2=DVI *DVI機器の映像に影響がある場合がございます。
<例2> Out1=DVI Out2=HDMI *HDMI機器の音声に影響がある場合がございます。

3D対応 HDMIスプリッター 発注情報

型番 製品名 備考
AVS-PR102 3D対応 HDMIスプリッター 1入力2出力 販売終了
ユーザーマニュアル
AVS-PR104 3D対応 HDMIスプリッター 1入力4出力 販売終了
ユーザーマニュアル
AVS-PR108 3D対応 HDMIスプリッター 1入力8出力 販売終了
ユーザーマニュアル
