カメラリンクリピーター

カメラリンクリピーター(写真はCLR-101B)
全数検査

カメラリンクリピーターは、カメラリンクケーブルの接続距離を延長するリピーターです。CCDカメラとフレームグラバーボード間にリピーターを接続することでカメラリンクケーブルを延長することが可能です。更にオート設定可能なFull Configuration対応のカメラリンクリピーターもラインナップしております。

  • お客様の設置環境によりCamera Link規格(10m)以上のケーブル長で接続する場合に使用
  • リピーターを最高3台直列に接続して最長40mの距離に延長可能(一部製品を除く)
  • Base Configurationのみ対応のリピーター2台を並列接続でMedium Configurationに対応可能(一部製品を除く)

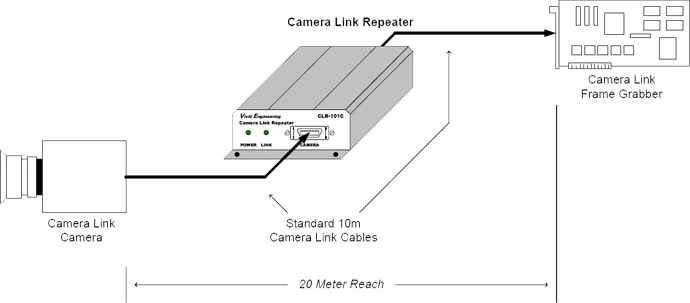

Camera Link規格(10m)以上のケーブル長で接続する場合

Camera Link規格(10m)以上のケーブル長で接続する場合

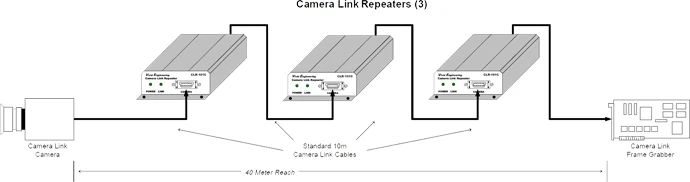

最高3台直列に接続して最長40mの距離に延長可能

最高3台直列に接続して最長40mの距離に延長可能

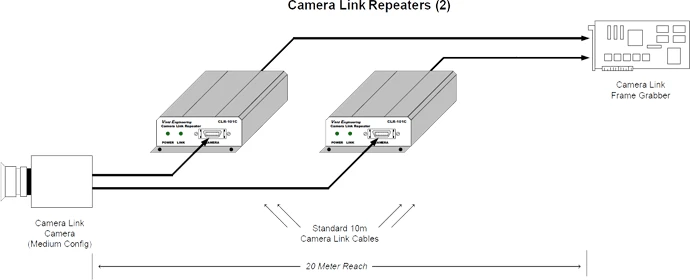

Base Configurationのみ対応のリピーター2台を並列接続でMedium Configurationに対応可能

Base Configurationのみ対応のリピーター2台を並列接続でMedium Configurationに対応可能

カメラリンクリピーター 仕様

カメラリンクリピーター 仕様

機能 CLR-101C CLR-102 CLR-111A
ビデオインターフェース Base
Configuration
Base
Configuration
Base/Medium/Full
Configuration
PoCL 非対応 対応 非対応
ビデオコネクタ MDRコネクタ SDRコネクタ MDRコネクタ
周波数範囲 20 - 85 MHz 20 - 85 MHz 20 - 85 MHz
重量 6オンス 8オンス 13オンス
直列接続
(最大接続距離)
3台まで
(40m) *
1台のみ
(20m)
3台まで
(40m)
並列接続
(Medium Configuration対応)
対応 * 非対応

* Note that the use of 10m cables is not recommended in applications where the camera pixel clock-rate exceeds 60 MHz

カメラリンクリピーター インターフェース

型番 前面パネル 背面パネル
CLR-101C CLR-101C 前面パネル CLR-101C 背面パネル
CLR-102 CLR-102 前面パネル CLR-102 背面パネル
CLR-111A CLR-111A 前面パネル CLR-111A 背面パネル

カメラリンクリピーター 発注情報

型番 製品名 備考
CLR-101C CLR-101C カメラリンクリピーター
CLR-102 CLR-102 カメラリンクリピーター
CLR-111A CLR-111A カメラリンクリピーター

カメラリンクリピーター 関連製品

型番 製品名 備考
ACLC-M26-10 カメラリンクケーブル(組立タイプ) 10m 在庫有り 即納対応可能です
ACLC-M26-MOLD-10 カメラリンクケーブル(モールド成型タイプ) 10m 在庫有り 即納対応可能です
ACLS-M26-10 カメラリンク細径ケーブル(組立タイプ) 10m
ACLS-M26-MOLD-10 カメラリンク細径ケーブル(モールド成型タイプ) 10m
ACLR-M26-MOLD-10 カメラリンクロボットケーブル 10m
