カテゴリ5e BELDEN 1700A Bonded-Pairケーブルなら信頼と実績のエイム電子におまかせ下さい

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル
特注OK全数検査RoHS対応難燃対応 NEC CMR

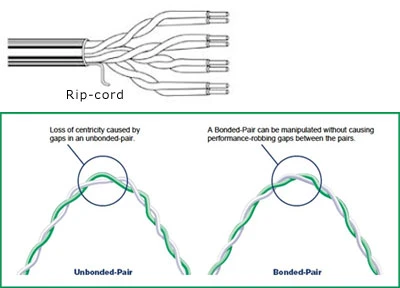

カテゴリ5e BELDEN 1700A Bonded-Pairケーブルは、BELDEN社製の1700A Bonded-Pairケーブルを採用。Bonded-Pairケーブルはペア線が融着加工されている為、撚りが戻りにくく常に安定した電気信号を送信します(撚り戻しにも専用工具が必要です)。

  • KVMスイッチやエクステンダー(延長器)など機器間の長距離接続用に100m以上の長さをラインナップ
  • お客様のご利用環境に合わせて特注長でのケーブル製作が可能
  • マルチテスタによる出荷前検査(導通/瞬間断線/絶縁/耐電圧/再導通)を全数実施

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル 仕様

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル仕様

導体 単線 AWG24
心数 4対(8芯)
ケーブル外径 0.200in(5.08mm)
ケーブル外被 PVC(ポリ塩化ビニル)
配線タイプ TIA/EIA-568B 準拠
コネクタ PANDUIT社製 MP588

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル 発注情報

カテゴリ5e BELDEN 1700A Bonded-Pairケーブル 型番

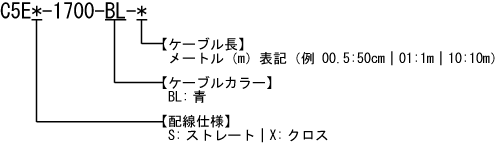

型番例

長さ ケーブルカラー:青

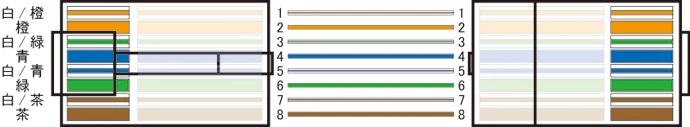

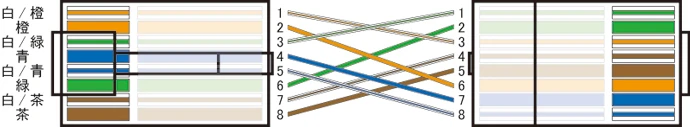

ストレート配線 クロス配線
10m C5ES-1700-BL-10 C5EX-1700-BL-10
30m C5ES-1700-BL-30 C5EX-1700-BL-30
50m C5ES-1700-BL-50 C5EX-1700-BL-50
70m C5ES-1700-BL-70 C5EX-1700-BL-70
100m C5ES-1700-BL-100 C5EX-1700-BL-100
150m C5ES-1700-BL-150 C5EX-1700-BL-150
200m C5ES-1700-BL-200 C5EX-1700-BL-200
300m C5ES-1700-BL-300 C5EX-1700-BL-300
特注長 C5ES-1700-BL-** C5EX-1700-BL-**

特注長(**)入力例 0.5m=00.5、3m=03、15m=15

100mを超えるケーブル長は、CAT5e 100BASE-TX/1000Base-T、で使用できませんが、KVMスイッチ/KVMエクステンダー用としてご利用頂けます(詳細は機器メーカーの仕様をご確認下さい)。

【オプション】エイム電子では、LANケーブルにラベル/タグを作成・貼付して納品することも可能です。

  • このケーブルはどこに接続されていたんでしたっけ?
  • このケーブルの型番・仕様は何でしたっけ?

予めケーブルにラベルを貼り付けておくことで、わざわざケーブル敷設時の図面を確認したり、当時の担当者に確認する手間が省けます。ラベルは下記種類をご用意しております。詳細につきましてはお気軽にお問合せください。

ケーブルラベル一覧
