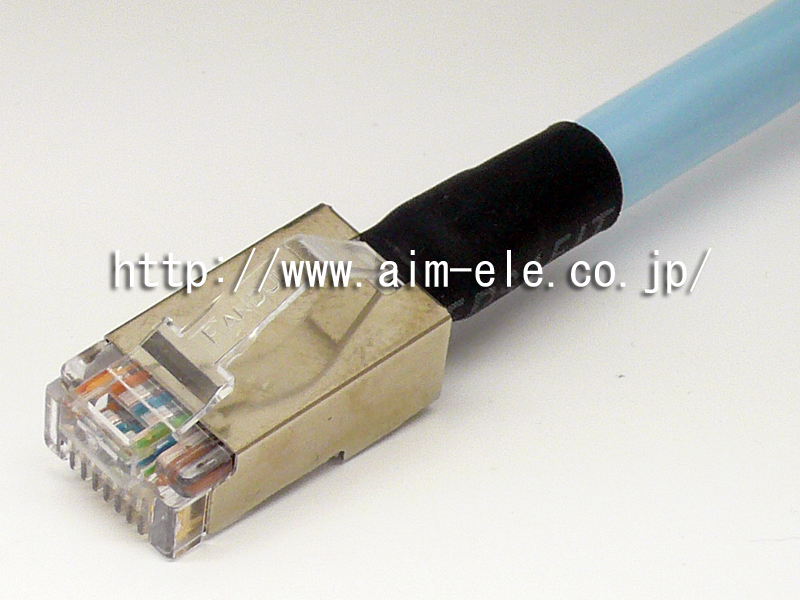

カテゴリ5e ノイズビートケーブル 2022年5月末で販売終了
カテゴリ5e ノイズビートケーブルは、シールド材にノイズビートテープ（NoiseBEAT:磁性箔付アルミフォイルテープ）を採用した電磁波障害（EMI）対策万全なLANケーブルです。
NoiseBEATはNTT-AT社殿の登録商標です。
- ケーブル自身から出る電磁波が周囲の精密な電子機器の動作を乱すのを防ぎたい場合に最適
- 電子機器の近くに配線しなければならない等周囲からの電磁波の影響を軽減させたい場合に最適
- ノイズビートテープの採用により数MHz～1GHzの広帯域にわたって優れた電磁波吸収特性を発揮 *
* 電磁波の周波数により効果が異なります。効果を保証するものではありません。
カテゴリ5e ノイズビートケーブル 仕様
| 導体 | 単線 AWG24（0.51mm） x 4対 0.2SQ相当 |
|---|---|
| 配線タイプ | TIA/EIA-568B 準拠 |
| シールド構造 | F/UTP（ノイズビートテープ） |
| ケーブル外被 | 鉛フリーPVC |
| ケーブル外径 | Φ7.0mm |
| 特記事項 | |
| コネクタ | MPS588 |

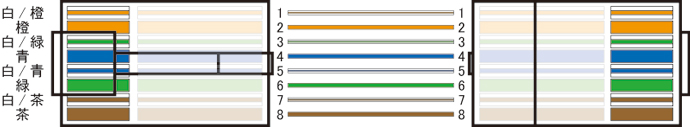

ストレート配線（568B）

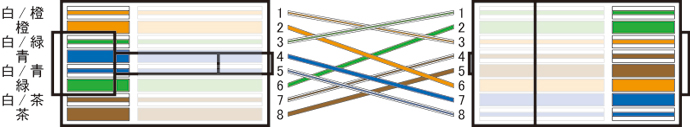

クロス配線（568B）
カテゴリ5e ノイズビートケーブル 発注情報 2022年5月末で販売終了
型番例
| 長さ | ケーブルカラー：水色 | |
|---|---|---|
| ストレート配線 | クロス配線 | |
| 1m | C5ES-NB-LB-01 | C5EX-NB-LB-01 |
| 10m | C5ES-NB-LB-10 | C5EX-NB-LB-10 |
| 特注長 | C5ES-NB-LB-** | C5EX-NB-LB-** |
特注長（**）入力例 0.5m=00.5、3m=03、15m=15

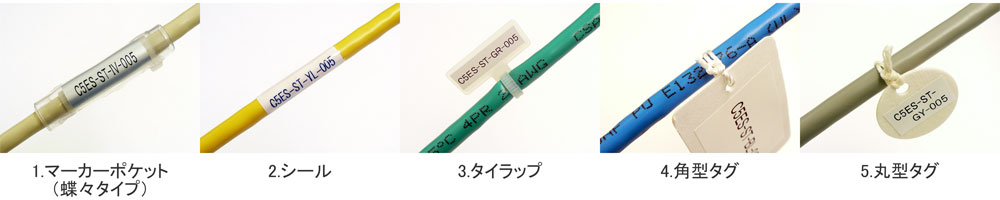

【オプション】エイム電子では、LANケーブルにラベル/タグを作成・貼付して納品することも可能です。
- このケーブルはどこに接続されていたんでしたっけ？
- このケーブルの型番・仕様は何でしたっけ？
予めケーブルにラベルを貼り付けておくことで、わざわざケーブル敷設時の図面を確認したり、当時の担当者に確認する手間が省けます。ラベルは下記種類をご用意しております。詳細につきましてはお気軽にお問合せください。
