カテゴリ6ケーブル

カテゴリ6ケーブル
特注OK全数検査RoHS対応PoE対応

カテゴリ6ケーブルは、ケーブル内部に十字スペーサ(十字介在)を内蔵して各ペア同士の干渉を防止する構造でカテゴリー5の2.5倍となる250MHzまでの伝送帯域が保証されておりギガビット環境(1000Base-T/1000Base-TX)に最適なケーブルです。

  • フロアスイッチから各エリア(島HUB)などへの長距離配線には特性が安定した単線タイプが最適
  • オフィスや事務所などでの島HUBからPCなどへの短距離配線には柔軟性がある撚り線タイプが最適
  • 規格内であればお客様ご希望のケーブル長で製作することが可能

カテゴリ6ケーブル 仕様

単線

導体 単線 0.545mm x 4対
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 非鉛PVC
ケーブル外径 Φ6.0mm
特記事項 十字介在
コネクタ PANDUIT社製 SP688

単線 断面図


撚り線

導体 撚り線 AWG24 x 4対
配線タイプ TIA/EIA-568B 準拠
シールド構造 無し
ケーブル外被 非鉛PVC
ケーブル外径 Φ5.3mm
特記事項
コネクタ PANDUIT社製 SP688

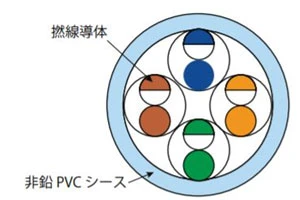

撚り線 断面図


ストレート配線(568B)

ストレート配線(568B)

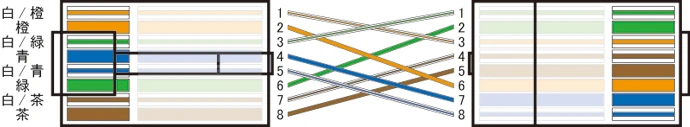

1000BASE-T クロス配線(568B)

1000BASE-T クロス配線(568B)

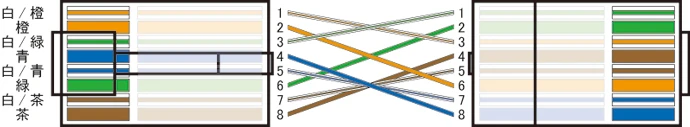

1000BASE-TX クロス配線(568B)

1000BASE-TX クロス配線(568B)


ケーブルカラー一覧
ケーブルカラー

▲撚り線の「PK:桃」は在庫限りで販売終了

カテゴリ6ケーブル 発注情報

カテゴリ6ケーブル 型番

型番例

長さ ケーブルカラー:青
ストレート配線 1000BASE-TX クロス配線 1000BASE-T クロス配線
撚り線 単線 撚り線 単線 撚り線 単線
1m C6S-ST-BL-01 C6S-SO-BL-01 C6X-ST-BL-01 C6X-SO-BL-01 C6XT-ST-BL-01 C6XT-SO-BL-01
10m C6S-ST-BL-10 C6S-SO-BL-10 C6X-ST-BL-10 C6X-SO-BL-10 C6XT-ST-BL-10 C6XT-SO-BL-10
特注長 C6S-ST-BL-** C6S-SO-BL-** C6X-ST-BL-** C6X-SO-BL-** C6XT-ST-BL-** C6XT-SO-BL-**

特注長(**)入力例 0.5m=00.5、3m=03、15m=15

【オプション】エイム電子では、LANケーブルにラベル/タグを作成・貼付して納品することも可能です。

  • このケーブルはどこに接続されていたんでしたっけ?
  • このケーブルの型番・仕様は何でしたっけ?

予めケーブルにラベルを貼り付けておくことで、わざわざケーブル敷設時の図面を確認したり、当時の担当者に確認する手間が省けます。ラベルは下記種類をご用意しております。詳細につきましてはお気軽にお問合せください。

ケーブルラベル一覧
