CCDカメラロボットケーブル
CCDカメラロボットケーブルは、丸型12ピンコネクタを持つCCDアナログカメラ～フレームグラバーボード/画像コントローラ間などに接続する高屈曲カメラケーブルです。
- 90度屈曲試験及（100万回）びU字屈曲試験（1000万回）を実施
- 各メーカー製カメラ及びボードとの接続実績有り（接続実績についてはお問い合わせ下さい）
- 特注長でのケーブル製作も対応可能（ケーブル長の実績についてはお問い合わせ下さい）
- 配線スペースを考慮したL型コネクタ（ライトアングルタイプ）もラインナップ
CCDカメラロボットケーブル 仕様
CCDカメラロボットケーブル仕様（UL20379）

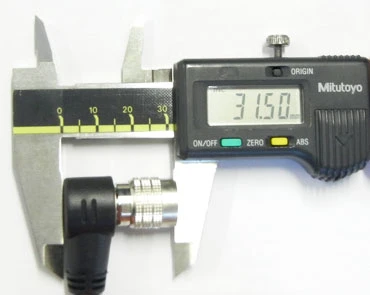

| ケーブル | 坂東電線製 75Ω複合同軸ケーブル 高屈曲タイプ:TVCCX-8-RT相当品 |
|---|---|
| コネクタ | ヒロセ電機製 丸型12ピンコネクタ オス:HR10A-10P-12P(73) メス:HR10A-10P-12S(73) ライトアングルタイプ：Sam Woo SNH-10-12(PL) |

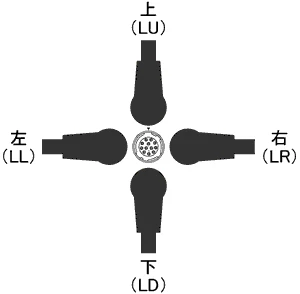

L型コネクタと方向（カメラ背面からの図）
屈曲データ（下記結果は試験結果であり、保証値ではありません。）
90度屈曲試験条件
| 荷重 | 500g |
|---|---|
| 屈曲角度 | 左右90度 |
| 速度 | 40回/分 |
| マンドレル径 | 半径40mm |
試験結果：100万回以上
屈曲回数は、A-B-A-C-Aで1回

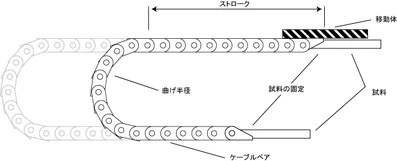

摺動屈曲試験条件
| 曲げ半径 | 50mm |
|---|---|
| 移動速度 | 50回/分 |
| ストローク | 約320mm |
試験結果：1,000万回以上
摺動回数は、1往復で1回
CCDカメラロボットケーブル 発注情報
| 型番 | コネクタ | ケーブル | 長さ | 備考 |
|---|---|---|---|---|
| ACAM-H12PS-RT-01 | ストレート/ストレート | 高屈曲タイプ | 1m | 参考図面 |
| ACAM-H12PS-RT-02 | ストレート/ストレート | 高屈曲タイプ | 2m | 参考図面 |
| ACAM-H12PS-RT-03 | ストレート/ストレート | 高屈曲タイプ | 3m | 参考図面 |
| ACAM-H12PS-RT-05 | ストレート/ストレート | 高屈曲タイプ | 5m | 参考図面 |
| ACAM-H12PS-RT-10 | ストレート/ストレート | 高屈曲タイプ | 10m | 参考図面 |
| ACAM-H12PS-RT-20 | ストレート/ストレート | 高屈曲タイプ | 20m | 参考図面 |
| ACAM-H12PS-RT-30 | ストレート/ストレート | 高屈曲タイプ | 30m | 参考図面 |
| ACAM-H12PS(LD)-RT-01 | L型 下出し/ストレート | 高屈曲タイプ | 1m | 参考図面 |
| ACAM-H12PS(LD)-RT-02 | L型 下出し/ストレート | 高屈曲タイプ | 2m | 参考図面 |
| ACAM-H12PS(LD)-RT-03 | L型 下出し/ストレート | 高屈曲タイプ | 3m | 参考図面 |
| ACAM-H12PS(LD)-RT-05 | L型 下出し/ストレート | 高屈曲タイプ | 5m | 参考図面 |
| ACAM-H12PS(LD)-RT-10 | L型 下出し/ストレート | 高屈曲タイプ | 10m | 参考図面 |
| ACAM-H12PS(LD)-RT-20 | L型 下出し/ストレート | 高屈曲タイプ | 20m | 参考図面 |
| ACAM-H12PS(LD)-RT-30 | L型 下出し/ストレート | 高屈曲タイプ | 30m | 参考図面 |
L型コネクタで他の方向をご希望の場合は、型番内の(LD)を上出し(LU)、右出し(LR)、左出し(LL)に変更して下さい。
他のケーブル長につきましても特注対応にて製作可能です。お気軽にご相談下さい。
