CoaXPress2.0対応 同軸ケーブル

CoaXPress2.0対応 同軸ケーブル
CoaXPress 全数検査RoHS対応難燃対応 UL VW-1

CoaXPress2.0対応 同軸ケーブルは、2019.5.23成立されたCoaXPress Ver2.0規格対応のカメラやボードに接続するためのケーブルです。CoaXPressとは、高速データ転送を実現するデジタルインターフェース規格で、カメラ~ボード間をケーブル1本でデータ転送/カメラ制御と電源供給を実現可能です。弊社製品は、JIIAにて規格適合製品として承認登録されております。

CoaXPress(CXP-6)対応 同軸ケーブルはこちら

  • JIIA CoaxPress Ver2.0に規格適合登録された製品
  • 速度12.5Gbps/レーンに対応(4レーン接続で最大50Gbpsの高速伝送に対応)
  • シングルとマルチ(4同軸入り)ケーブルをラインナップ
  • コネクタはBNCとHD-BNCに対応

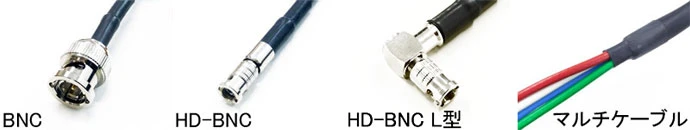

コネクタ一覧

CoaXPress2.0対応 同軸ケーブル 仕様

標準ケーブル

ケーブル RG59/U(2.5C-FB相当)
導体 単線
ケーブル外径 4.03mm
ケーブルカラー
コネクタ BNC(プラグ)、HD-BNC(プラグ)
特性インピーダンス 75Ω
伝送距離 ※ 1~20m/12.5Gbps

標準マルチケーブル(同軸4本入り)

ケーブル RG59/U(2.5C-FB相当)
導体 単線
ケーブル外径 12.21mm
ケーブルカラー
ケーブル芯線色 赤、緑、青、白
コネクタ BNC(プラグ)、HD-BNC(プラグ)
特性インピーダンス 75Ω
伝送距離 ※ 1~20m/12.5Gbps x 4

CXP-12 規格に適合するケーブル長となります。

CoaXPress2.0対応 同軸ケーブル 発注情報

標準タイプ(RG59/U)

CN1 CN2 ケーブル長 型番 備考
BNCP BNCP 1m ACOP12-BNCP/BNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-BNCP/BNCP-RG59U-03
5m ACOP12-BNCP/BNCP-RG59U-05
10m ACOP12-BNCP/BNCP-RG59U-10
15m ACOP12-BNCP/BNCP-RG59U-15
BNCP HDBNCP 1m ACOP12-BNCP/HDBNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-BNCP/HDBNCP-RG59U-03
5m ACOP12-BNCP/HDBNCP-RG59U-05
10m ACOP12-BNCP/HDBNCP-RG59U-10
15m ACOP12-BNCP/HDBNCP-RG59U-15
HDBNCP HDBNCP 1m ACOP12-HDBNCP/HDBNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-HDBNCP/HDBNCP-RG59U-03
5m ACOP12-HDBNCP/HDBNCP-RG59U-05
10m ACOP12-HDBNCP/HDBNCP-RG59U-10
15m ACOP12-HDBNCP/HDBNCP-RG59U-15

標準マルチケーブル(同軸4本入り)

CN1 CN2 ケーブル長 型番 備考
4BNCP 4BNCP 1m ACOP12-4BNCP/4BNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-4BNCP/4BNCP-RG59U-03
5m ACOP12-4BNCP/4BNCP-RG59U-05
10m ACOP12-4BNCP/4BNCP-RG59U-10
15m ACOP12-4BNCP/4BNCP-RG59U-15
4BNCP 4HDBNCP 1m ACOP12-4BNCP/4HDBNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-4BNCP/4HDBNCP-RG59U-03
5m ACOP12-4BNCP/4HDBNCP-RG59U-05
10m ACOP12-4BNCP/4HDBNCP-RG59U-10
15m ACOP12-4BNCP/4HDBNCP-RG59U-15
4HDBNCP 4HDBNCP 1m ACOP12-4HDBNCP/4HDBNCP-RG59U-01 参考図面
CXP-12
3m ACOP12-4HDBNCP/4HDBNCP-RG59U-03
5m ACOP12-4HDBNCP/4HDBNCP-RG59U-05
10m ACOP12-4HDBNCP/4HDBNCP-RG59U-10
15m ACOP12-4HDBNCP/4HDBNCP-RG59U-15
