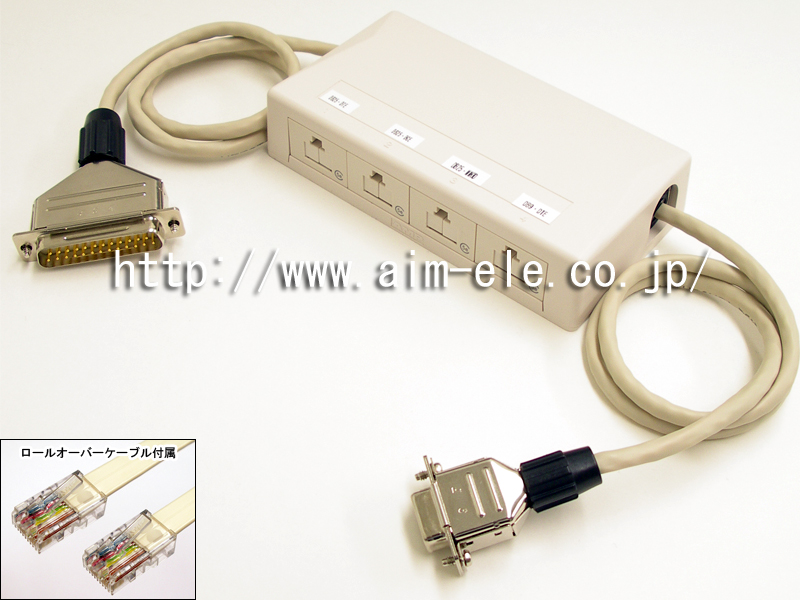

Cisco機器用コンソールボックスは、CiscoSystems社のネットワーク機器(ルータ、スイッチ)のコンソールポートに接続し機器設定を行う為の製品です。従来は設定する機器によりコンソールポートのコネクタ形状及び配線が異なり数種類のアダプタを用意して使い分けが必要でしたが、本製品はアダプタ4種類分をBOXにまとめる事で使い勝手を向上させたネットワークエンジニアの方に最適な製品です。

  • システム管理者が自社のネットワーク機器の設定を行う場合
  • 保守員(サービスマン)がお客様の現場でネットワーク機器の交換に伴う設定作業を行う場合
  • Dsub9(DTE配線)Dsub25(DTE配線)Dsub25(DCE配線)Dsub25(MMOD配線)が1つのボックスに収容
  • PC側のシリアルポートに合わせてDsub25オスDsub9メスが接続可能
  • PCに接続するDsubコネクタはスリムタイプカバータイプなのでノートPCにも接続可能
  • 別売のDsub用変換アダプタ(オス/メス変換)を組み合わせることで8種類のコンソールアダプタキット分をカバー

Cisco機器用コンソールボックス 接続イメージ

Cisco機器用コンソールボックス 接続イメージ

Cisco機器用コンソールボックス 仕様

Cisco機器用コンソールボックス 仕様

PC側 Dsub25 オス スリムタイプコネクタ(ケーブル長:50cm)
Dsub9 メス スリムタイプコネクタ(ケーブル長:50cm)
ネットワーク機器側 RJ45 ジャック(シャッター付) Dsub25(DTE配線)
Dsub25(DCE配線)
Dsub25(MMOD配線)
Dsub9(DTE配線)
寸法 W128mm×H28mm×D71mm(背面:マグネット付)
付属品 ロールオーバーケーブル(2m) 1本

Cisco機器用コンソールボックス 発注情報

型番 製品名
ACS-CONS-BOX コンソールボックス 4ポート

Cisco機器用コンソールボックス オプション品

型番 製品名
ADP-RJ45F-DB9M 変換アダプタ RJ45メス-Dsub9オス インチネジ
ADP-RJ45F-DB9F 変換アダプタ RJ45メス-Dsub9メス インチネジ
ADP-RJ45F-DB25M 変換アダプタ RJ45メス-Dsub25オス インチネジ
ADP-RJ45F-DB25F 変換アダプタ RJ45メス-Dsub25メス インチネジ

上記アダプタは設定する機器側のポートがDsubコネクタの場合に、コンソールBOX添付のロールオーバーケーブル(両端RJ45)をDusbコネクタに変換する為のアダプタです。(アダプタ内部は未配線)


型番 製品名
ADP-DB9-MM Dsub 中継アダプタ Dsub9M/Dsub9M インチネジ
ADP-DB9-FF Dsub 中継アダプタ Dsub9F/Dsub9F インチネジ
ADP-DB25-MM Dsub 中継アダプタ Dsub25M/Dsub25M インチネジ
ADP-DB25-FF Dsub 中継アダプタ Dsub25F/Dsub25F インチネジ

上記アダプタはコンソールBOXについているDsub9およびDsub25のオス/メスを変換する為のアダプタです。
