特注ケーブル製作なら信頼と実績のエイム電子におまかせ下さい

特注ケーブル製作

特注ケーブル

特注ケーブルを少ロット、多品種、短納期で製作することが可能です。

エイム電子では、コネクタの種類やケーブルの長さ、配線仕様などをお客様のご要望に合わせて1本からケーブル製作を承っております。また、お客様既存ケーブルの変更や改造、複製も承っておりますのでお気軽にご相談下さい。

「接続したい機器は分かるのだが、どのケーブル/コネクタを選んだら良いのか分からない!」というお客様は結構多いです。エイム電子では機器情報をご提供頂ければ技術スタッフがケーブルやコネクタの選定をお手伝い致します。

  • 今使用しているケーブルの同等製品が欲しいが販売終了となっていた場合
  • 製品付属品や市販されているメーカー純正のケーブルでは長さが足りない(逆に長すぎる)場合
  • 国内及び海外メーカー製の部材を指定してケーブルを作りたい場合
  • 自社製品への組込み用など他では販売していないオリジナルケーブルが欲しい場合

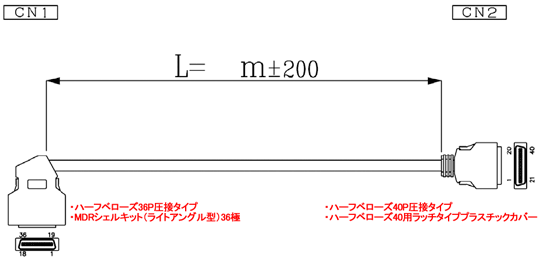

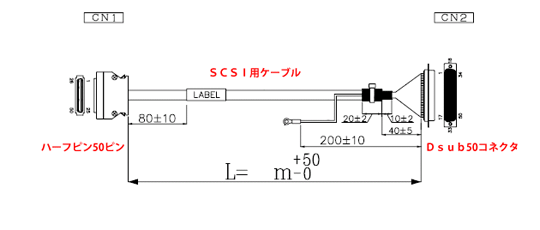

主な特注ケーブル 製作一例

これまで製作した特注ケーブルは10,000種類を超える圧倒的な製作実績。

他社に製作を依頼して断られた難しい加工のケーブルもエイム電子なら対応可能の場合があります。

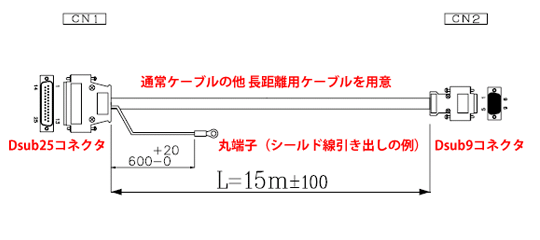

  • RS232(V.24)用ケーブル製作例

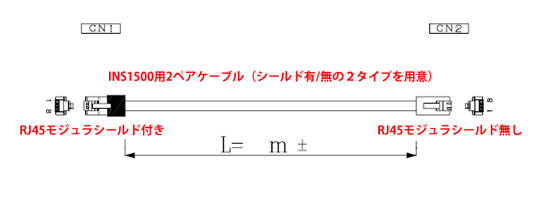

  • デジタル専用線用ケーブル製作例

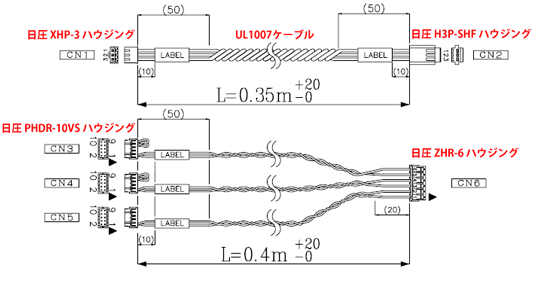

  • 内部配線ケーブル製作例
  • 筐体インタフェース用内部配線ケーブル製作例

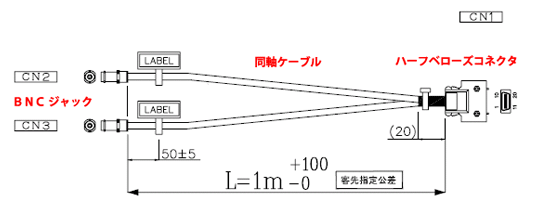

  • 特殊加工 Yケーブル製作例

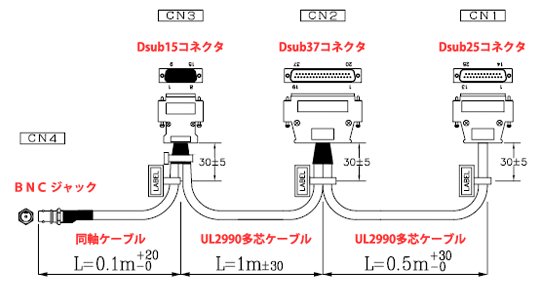

  • 特殊加工 チェーンケーブル製作例
  • ネットワーク用ケーブル製作例

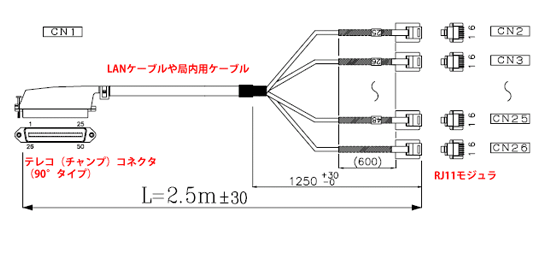

  • 通信事業者様向けケーブル製作例
  • 特注配線ボックス製作例

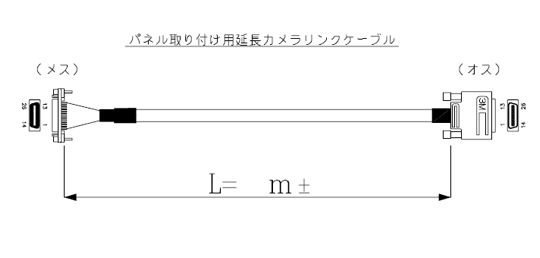

  • パネル取り付け用カメラリンク延長ケーブル
  • MDR側カメラ接続PoCLケーブル(逆パターン)
  • 電源ライン引き出しPoCLケーブル

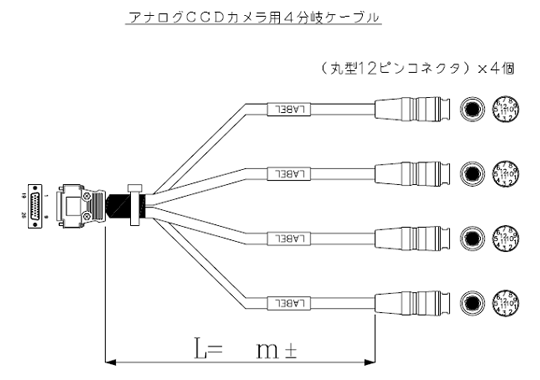

  • アナログCCDカメラ用4分岐ケーブル

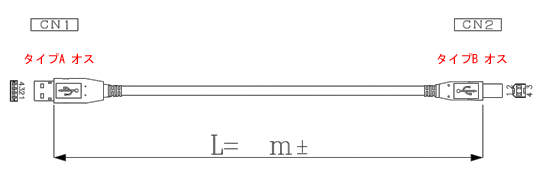

  • USBケーブル製作例
  • LVDSケーブル製作例

上記はほんの一例です。お客様のご要望に合わせて1本からご対応させていただきます。お気軽にご相談下さい。

主な使用部材(ケーブル・コネクタ)、メーカー、ケーブルカラー一覧

お客様のご利用環境に合わせて最適な部材を組み合わせてご提案致します。

【ケーブル】
ACバス(単線 0.4、0.5、etc)、CAT5e(単線、より線、屋外用、STP、ScTP、難燃性、LSZH、エコ、etc)、CAT6(単線、UTP、STP)、E-1(単線、2P、各対シールド)、SCSI(撚り線 AWG28、AWG30、LVD用、etc)、T-1(単線、2P、各対シールド)、アナログカメラ(CCD用)、局内SWVP(単線 0.4、0.5、etc)、長距離伝送(撚り線 AWG24 ハイインピーダンス)、通信(多心多対)国内(撚り線 AWG24、AWG28、UL2990、UL2464、UL20276、1重シールド、2重シールド、etc)、同軸COAX(50Ω、75Ω、etc)、複合同軸(アナログ映像 75Ω、etc)、モジュラー、ISDN(FLAT、UTP、STP、etc)、フラットケーブル(カラー、スダレ、ブリッジ、etc)


【コネクタ】
C-Gコネクタ、DIN ミニDIN、Dsub,Dsub(HD),D02、同軸 F型 N型 BNC、ハーフピッチDsub、ハーフピッチセントロニクス(ベローズ)、フルピッチセントロニクス、LFH、M34、MDR(HPセントロニクス)、SDR、Telco(CHAMP)、XLR、圧接コネクタ、圧着コネクタ、電源コネクタ(NEMA、IEC、etc)、裸端子(丸型、Y型、etc)、丸型コネクタ、ミノムシクリップ、モジュラー RJ48 RJ45 RJ12 RJ11 RJ22 RJ21、LAN/電話用ローゼット、φ3.5mmプラグ、ジャック、RCAプラグ、ジャック、小型コネクタ:ST40X


【部材メーカー】
住友3M、AMP(Tyco)、DDK(第一電子工業)、ITTキャノン、MOLEX、PANDUIT、アメリカン電機、オムロン、カナレ電気、ケル、JAE(日本航空電子)、スチュワート、多治見無線、東洋コネクタ、JST(日本圧着端子)、ニチフ、日本端子、ヒロセ、ホシデン、ミヤマ電機、三和電気工業、昭和精機、七星科学研究所、山一電機、八光電機、富士通コンポーネント、本多通信工業、アンフェノール(Amphenol)、エルコ、SOURIAU(スリオ)


【ケーブルカラー】

LAN
(BL)

(RD)

(YL)

(GN)

(OR)

(PK)

(BK)
若草
(LG)

(PU)

(GY)

(WT)
アイボリー
(IV)
水色
(LB)

(BL)

(RD)

(YL)

(GN)

(OR)

(PK)

(BK)
若草
(LG)

(PU)
アクア
(AQ)

製品によっては対応できないカラーやRoHS非対応の場合もございます。ご了承下さい。

上記はほんの一例です。お客様のご要望に合わせて1本からご対応させていただきます。お気軽にご相談下さい。

ご注文から納品までの流れ

お客様のご要望をお聞かせ下さい。

1.引き合い/問い合わせ

電話(046-253-6299)、FAX(046-256-5851)、お問い合わせフォームよりお客様のご要望をお聞かせ下さい。

(FAXでご依頼の場合は特注ケーブル発注シートをご利用下さい。)

担当営業が詳細をヒアリングさせて頂きます。


ご提供頂いた情報を基に弊社技術スタッフが製造検討(約1週間程度)を行います。

2.仕様確認(製造検討)

ご提供頂いた情報を基に弊社技術スタッフが製造検討(約1週間程度)を行います。

打ち合わせが必要な場合には技術スタッフが御社へお伺いすることも可能です。


製造検討で製作可能となった段階でお見積りの作成を行います。

3.見積作成

製造検討で製作可能となった段階でお見積りの作成を行います。

長年の実績を基にコストパフォーマンスに優れた製品をご提案させて頂きます。


お客様より正式にご注文頂いたのち生産/加工に入ります。

4.生産/加工

お客様より正式にご注文頂いたのち生産/加工に入ります。

至急部材の確保(在庫がない場合は購入)や生産ラインの手配が行われます。
(上記理由によりキャンセルは原則お受けできませんのでご了承願います。)

作成したCAD図面は管理され次回ご注文時にはスムーズなご対応が可能です。


製品は弊社内にて1本ずつ検査を行います。

5.検査

製品は弊社内にて1本ずつ検査を行います。

納品先で不良品発生による工期遅延等のトラブルがないよう努めております。


検査合格となった製品はお客様の元へ速やかに発送します。

6.納品

検査合格となった製品はお客様の元へ速やかに発送します。

発送先はお客様ご指定の場所へ発送することも可能です。

【特注ケーブル製作依頼に必要な情報】

特注ケーブルの製作をご依頼頂く際には、主に下記項目についてご指示下さい。
(FAXでご依頼の場合は特注ケーブル発注シートをご利用下さい。)

  1. コネクタの選定
    • コネクタの形状(Dsub、モジュラー、Telcoなど)
    • 極数(心数)およびオスメス
    • ネジ(M2.6、M3.0、インチ#4-40など ショート、ロング、嵌合台)
  2. ケーブル部材の選定
    • ケーブル心数(ペア数)・・・コネクタに接続する必要な心数
    • 心線(コア線)サイズ(AWG、mm、SQなど)断面積換算表
    • 心線タイプ(単線、撚り線)
    • シールド(遮蔽)(一重、二重、編組、アルミテープなど)
    • 使用用途(RS-232、X.21、V.35、アナログモニター、CAT5e、CAT6、SCSI、ISDNなど)
    • シース(外被)色(赤、青、黒、灰、アイボリーなど)
  3. ケーブル長の指定
    • 完成品の長さをご指定下さい。
  4. 配線仕様(結線)の指定
    • 両コネクタの接続ピン(配線情報)をご指定下さい。

詳細が分からない場合は接続する機器の情報(型番、仕様)をご連絡頂いても可能です。
弊社で機器情報を調査して最適なケーブルをご提案させて頂きます。
