特注電源タップ

特注電源タップ

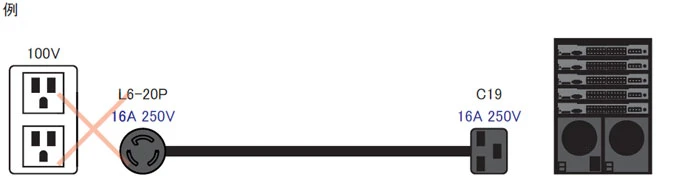

海外メーカー機器に添付の電源ケーブルと国内コンセント側とのコネクタ形状が異なる場合に・・・

海外メーカー機器を購入していざ電源ケーブルを接続しようとした場合に、国内仕様のコンセントの形状と異なりケーブルが挿さらない事がよくあります。

エイム電子では、IECやNEMA規格などの各種構成のご要求に対応する特注コネクタ組合せによる電源タップ製作のご相談を承っております。

  • 主に海外メーカー機器を使用する工事案件などにおいて実績があります
  • スチール製の棚などへの設置用にタップ背面にマグネット付きもラインナップ
    マグネット付き

コネクタ規格名(相手側情報でも可)および定格(電圧、電流値)、L寸法情報が加工検討に必要になりますので予めご用意下さい。

基本的にはPSEマーク(電気用品安全法)取得部材を組合せますが、お客様の仕様などによりPSE対応品として製作できないケースがございます。PSE非対応品は国内での使用が禁止されておりますのでご了承ください。

<安全にご使用いただくために>

  • 電気容量は定格以内で使用して下さい。
    →定格を超えてのご使用は発熱や発火の原因になります。
  • 濡れた手で器具の抜き差しはしないで下さい。
    →感電の原因になります。
  • プラグを長時間、挿入状態のままにしないで、ときどき器具の表面やプラグの刃の間を掃除して埃を取って下さい。
    →トラッキング現象により発熱や発火の原因になります。
  • コネクタ、ケーブルが破損したものは使用しないで下さい。
    →感電や火災の原因になります。
  • プラグは差し込み口にしっかりと差して使用して下さい。特に引掛形器具は差し込み後、必ず右に回してロック状態で使用して下さい。
    →中途半端な状態での使用は発熱や発火の原因になります。

主なコネクタ一覧

IEC60320 プラグ C14
C14
C20
C20
ソケット C13
C13
NEMA プラグ 5-15P
5-15P
(15A-125V)
L5-20P
L5-20P
(20A-125V)
5-20P
5-20P
(20A-125V)
L5-30P
L5-30P
(30A-125V)
L6-20P
L6-20P
(20A-250V)
L6-30P
L6-30P
(30A-250V)
ソケット 5-15R
5-15R
(15A-125V)
5-20R
5-20R
(20A-125V)
L5-30R
L5-30R
(30A-125V)
L6-15R
L6-15R
(15A-250V)
L6-20R
L6-20R
(20A-250V)
L6-30R
L6-30R
(30A-250V)

主な組合せ型番一覧

マグネット付き

型番 プラグ ソケット ソケット口数 定格 長さ
APW15-L6-20/5-15Z-4TM-* L6-20P 5-15R(引掛型) 4 15A 125V * = 0.3、1、3、5
(0.3m、1m、3m、5m)
APW15-L6-30/5-15Z-4TM-* L6-30P 5-15R(引掛型) 4 15A 125V * = 0.3、1、3、5
(0.3m、1m、3m、5m)
APW15-5-15/5-20-2TM-* 5-15P 5-20R 2 15A 125V * = 0.3、1、3、5
(0.3m、1m、3m、5m)
APW10-C14/6-15-4TM-* C14 6-15R 4 10A 125V * = 0.3、1、2
(0.3m、1m、2m)

マグネット無し

型番 プラグ ソケット ソケット
口数
定格 長さ 備考
APW10-C14/6-15-2T-00.3 C14 6-15R 2 10A 250V 0.3m 参考図面
APW10-C14/6-15-2T-01 C14 6-15R 2 10A 250V 1m 参考図面
APW10-C14/6-15-2T-02 C14 6-15R 2 10A 250V 2m 参考図面
APW10-C14/L6-15-2T-00.3 C14 L6-15R 2 10A 250V 0.3m 参考図面
APW10-C14/L6-15-2T-01 C14 L6-15R 2 10A 250V 1m 参考図面
APW10-C14/L6-15-2T-02 C14 L6-15R 2 10A 250V 2m 参考図面
APW15-C14/C13-4T-00.3 C14 C13 4 15A 250V 0.3m 参考図面
APW15-C14/C13-4T-01 C14 C13 4 15A 250V 1m 参考図面
APW16-C20/5-20-2T-00.3 C20 5-20R 2 16A 125V 0.3m 参考図面
APW16-C20/5-20-2T-01 C20 5-20R 2 16A 125V 1m 参考図面
APW16-C20/5-20-2T-02 C20 5-20R 2 16A 125V 2m 参考図面
APW15-5-15/5-20-2T-00.3 5-15P 5-20R 2 15A 125V 0.3m 参考図面
APW15-5-15/5-20-2T-01 5-15P 5-20R 2 15A 125V 1m 参考図面
APW15-5-15/5-20-2T-03 5-15P 5-20R 2 15A 125V 3m 参考図面
APW15-5-15/5-20-2T-05 5-15P 5-20R 2 15A 125V 5m 参考図面
APW20-5-20/5-20-2T-00.3 5-20P 5-20R 2 20A 125V 0.3m 参考図面
APW20-5-20/5-20-2T-01 5-20P 5-20R 2 20A 125V 1m 参考図面
APW20-5-20/5-20-2T-03 5-20P 5-20R 2 20A 125V 3m 参考図面
APW20-5-20/5-20-2T-05 5-20P 5-20R 2 20A 125V 5m 参考図面
APW20-L5-20/5-20-2T-00.3 L5-20P 5-20R 2 20A 125V 0.3m 参考図面
APW20-L5-20/5-20-2T-01 L5-20P 5-20R 2 20A 125V 1m 参考図面
APW20-L5-20/5-20-2T-03 L5-20P 5-20R 2 20A 125V 3m 参考図面
APW20-L5-20/5-20-2T-05 L5-20P 5-20R 2 20A 125V 5m 参考図面
APW15-L5-20/5-15-6T-00.3 L5-20P 5-15R 6 15A 125V 0.3m 参考図面
APW15-L5-20/5-15-6T-01 L5-20P 5-15R 6 15A 125V 1m 参考図面
APW15-L5-20/5-15-6T-03 L5-20P 5-15R 6 15A 125V 3m 参考図面
APW15-L5-20/5-15-6T-05 L5-20P 5-15R 6 15A 125V 5m 参考図面
APW30-L5-30/L5-30-2T-00.3 L5-30P L5-30R 2 30A 125V 0.3m 参考図面
APW30-L5-30/L5-30-2T-01 L5-30P L5-30R 2 30A 125V 1m 参考図面
APW30-L5-30/L5-30-2T-03 L5-30P L5-30R 2 30A 125V 3m 参考図面
APW30-L5-30/L5-30-2T-05 L5-30P L5-30R 2 30A 125V 5m 参考図面
APW20-L5-30/5-20-2T-00.3 L5-30P 5-20R 2 20A 125V 0.3m 参考図面
APW20-L5-30/5-20-2T-01 L5-30P 5-20R 2 20A 125V 1m 参考図面
APW20-L5-30/5-20-2T-03 L5-30P 5-20R 2 20A 125V 3m 参考図面
APW20-L5-30/5-20-2T-05 L5-30P 5-20R 2 20A 125V 5m 参考図面
APW15-L6-20/6-15-2T-00.3 L6-20P 6-15R 2 15A 250V 0.3m 参考図面
APW15-L6-20/6-15-2T-01 L6-20P 6-15R 2 15A 250V 1m 参考図面
APW15-L6-20/6-15-2T-03 L6-20P 6-15R 2 15A 250V 3m 参考図面
APW15-L6-20/6-15-2T-05 L6-20P 6-15R 2 15A 250V 5m 参考図面
APW20-L6-20/L6-20-2T-00.3 L6-20P L6-20R 2 20A 250V 0.3m 参考図面
APW20-L6-20/L6-20-2T-01 L6-20P L6-20R 2 20A 250V 1m 参考図面
APW20-L6-20/L6-20-2T-03 L6-20P L6-20R 2 20A 250V 3m 参考図面
APW20-L6-20/L6-20-2T-05 L6-20P L6-20R 2 20A 250V 5m 参考図面
APW20-L6-20/L6-30-2T-00.3 L6-20P L6-30R 2 20A 250V 0.3m 参考図面
APW20-L6-20/L6-30-2T-01 L6-20P L6-30R 2 20A 250V 1m 参考図面
APW20-L6-20/L6-30-2T-03 L6-20P L6-30R 2 20A 250V 3m 参考図面
APW20-L6-20/L6-30-2T-05 L6-20P L6-30R 2 20A 250V 5m 参考図面
APW15-L6-30/6-15-2T-00.3 L6-30P 6-15R 2 15A 250V 0.3m 参考図面
APW15-L6-30/6-15-2T-01 L6-30P 6-15R 2 15A 250V 1m 参考図面
APW15-L6-30/6-15-2T-03 L6-30P 6-15R 2 15A 250V 3m 参考図面
APW15-L6-30/6-15-2T-05 L6-30P 6-15R 2 15A 250V 5m 参考図面
APW20-L6-30/L6-20-2T-00.3 L6-30P L6-20R 2 20A 250V 0.3m 参考図面
APW20-L6-30/L6-20-2T-01 L6-30P L6-20R 2 20A 250V 1m 参考図面
APW20-L6-30/L6-20-2T-03 L6-30P L6-20R 2 20A 250V 3m 参考図面
APW20-L6-30/L6-20-2T-05 L6-30P L6-20R 2 20A 250V 5m 参考図面
APW30-L6-30/L6-30-2T-00.3 L6-30P L6-30R 2 30A 250V 0.3m 参考図面
APW30-L6-30/L6-30-2T-01 L6-30P L6-30R 2 30A 250V 1m 参考図面
APW30-L6-30/L6-30-2T-03 L6-30P L6-30R 2 30A 250V 3m 参考図面
APW30-L6-30/L6-30-2T-05 L6-30P L6-30R 2 30A 250V 5m 参考図面
APW15-L6-20/5-15-6T-00.3 L6-20P 5-15R 6 15A 125V 0.3m 参考図面
APW15-L6-20/5-15-6T-01 L6-20P 5-15R 6 15A 125V 1m 参考図面
APW15-L6-20/5-15-6T-03 L6-20P 5-15R 6 15A 125V 3m 参考図面
APW15-L6-20/5-15-6T-05 L6-20P 5-15R 6 15A 125V 5m 参考図面
APW15-C14/6-15-2T-00.3 C14 6-15R 2 15A 125V 0.3m 参考図面
APW15-C14/6-15-2T-01 C14 6-15R 2 15A 125V 1m 参考図面
APW20-L5-30/L5-20-2T-00.3 L5-30P L5-20R 2 20A 125V 0.3m 参考図面
APW20-L5-30/L5-20-2T-01 L5-30P L5-20R 2 20A 125V 1m 参考図面
APW20-L5-30/L5-20-2T-03 L5-30P L5-20R 2 20A 125V 3m 参考図面
APW20-L5-30/L5-20-2T-05 L5-30P L5-20R 2 20A 125V 5m 参考図面
APW15-L5-20/5-15-4T-00.3 L5-20P 5-15R 4 15A 125V 0.3m 参考図面
APW15-L5-20/5-15-4T-01 L5-20P 5-15R 4 15A 125V 1m 参考図面
APW15-L5-20/5-15-4T-03 L5-20P 5-15R 4 15A 125V 3m 参考図面
APW15-L5-20/5-15-4T-05 L5-20P 5-15R 4 15A 125V 5m 参考図面
APW15-5-15/L5-30-2T-00.3 5-15P L5-30R 2 15A 125V 0.3m 参考図面
APW15-5-15/L5-30-2T-01 5-15P L5-30R 2 15A 125V 1m 参考図面
APW15-5-15/L5-30-2T-03 5-15P L5-30R 2 15A 125V 3m 参考図面
APW15-5-15/L5-30-2T-05 5-15P L5-30R 2 15A 125V 5m 参考図面
APW20-L5-30/5-20-4T-00.3 L5-30P 5-20R 4 20A 125V 0.3m 参考図面
APW20-L5-30/5-20-4T-01 L5-30P 5-20R 4 20A 125V 1m 参考図面
APW20-L5-30/5-20-4T-03 L5-30P 5-20R 4 20A 125V 3m 参考図面
APW20-L5-30/5-20-4T-05 L5-30P 5-20R 4 20A 125V 5m 参考図面
APW15-L6-20/5-15Z-6T-00.3 L6-20P 5-15R(引掛型) 6 15A 125V 0.3m 参考図面
APW15-L6-20/5-15Z-6T-01 L6-20P 5-15R(引掛型) 6 15A 125V 1m 参考図面
APW15-L6-20/5-15Z-6T-03 L6-20P 5-15R(引掛型) 6 15A 125V 3m 参考図面
APW15-L6-20/5-15Z-6T-05 L6-20P 5-15R(引掛型) 6 15A 125V 5m 参考図面
APW15-L5-20/5-15Z-4T-00.3 L5-20P 5-15R(引掛型) 4 15A 125V 0.3m 参考図面
APW15-L5-20/5-15Z-4T-01 L5-20P 5-15R(引掛型) 4 15A 125V 1m 参考図面
APW15-L5-20/5-15Z-4T-03 L5-20P 5-15R(引掛型) 4 15A 125V 3m 参考図面
APW15-L5-20/5-15Z-4T-05 L5-20P 5-15R(引掛型) 4 15A 125V 5m 参考図面
< < 前へ ページ  of 次へ > >

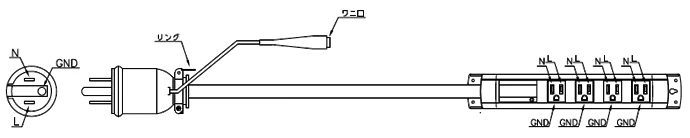

特注電源タップ制作例(ポッキンゴムプラグ付電源タップ)

ポッキンゴムプラグ付電源タップ

日動工業のポッキンゴムプラグを取付。

アースピンが倒れる構造になっており、アース端子が無い2Pコンセントでも使用可能です。現場のコンセント形状が不明確な場合に最適。

  • 定格電流:15A
  • 定格電圧:125V
ポッキンゴムプラグ付電源タップ

詳細につきましてはお気軽にお問い合わせ下さい。
