DisplayPort光ケーブル DP2

DisplayPort光ケーブル DP2
全数検査RoHS対応

DisplayPort光ケーブル DP2は、通信分野の超高速デジタル伝送で実績のある光伝送技術を応用し、レーザーダイオードでDiplayPortの電気信号を光信号に変換し、石英ファイバーによって伝送します。この伝送方式は、電気信号の減衰による信号劣化がなく、様々な設置環境で発生する電磁ノイズの影響も受けないため、長距離でも安定した性能を発揮し、理想的な高品質映像を送ることができます。

カタログダウンロード

  • 8Kシュミレーションシステムやeスポーツ会場において、8Kモニターやプロジェクターとの接続
  • 8K/30p 4:4:4(32.4Gbps)最高スペック対応
  • 最長100mまで安定伝送が可能

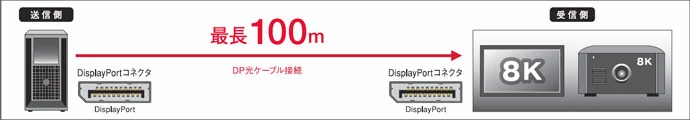

接続イメージ

接続イメージ3

接続イメージ

DisplayPort光ケーブル DP2 仕様

最大解像度 8K/60p * 8K/30p 24bit(4:4:4) 4K/120p 24bit(4:4:4)
DP規格 DisplayPort1.4準拠
コネクターサイズ W21.0mm×H11.6mm×D45.0mm
ケーブル外径 4.8φ(全種類同一サイズ)
曲げ半径 20mm
ケーブル許容張力 20kg(200N)
ケーブルカラー ブラック
ケーブル構造 石英ファイバー + 銅線ハイブリッド
電力供給 外部電源不要

* 8K/60pの伝送では、DSC圧縮がDisplayPort規格で定められ機器側で圧縮された信号を伝送します。

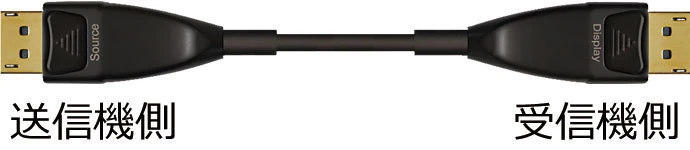

ケーブルには方向性があります。
「送信機側」「受信機側」を間違わないように接続して下さい。逆に接続しますと正常に動作しません。

方向性

全ての市販機器の接続を保証するものではありません。

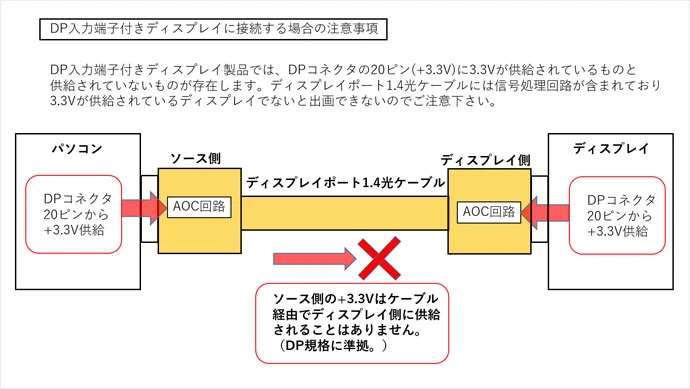

稀にDisplay側のDP入力端子コネクターの+3.3Vピン(20pin)に+3.3Vが出力されていないケースがあります。この場合、DisplayPort1.4 光ケーブルは正常に動作しませんのでご注意ください。
事前検証用としてサンプルケーブルのお貸出しも可能ですのでお問合せください。

DisplayPort光ケーブル DP2 発注情報

型番 製品名 長さ
DP2-10 DisplayPort光ケーブル DP2(10m) 10m
DP2-15 DisplayPort光ケーブル DP2(15m) 15m
DP2-20 DisplayPort光ケーブル DP2(20m) 20m
DP2-30 DisplayPort光ケーブル DP2(30m) 30m
DP2-50 DisplayPort光ケーブル DP2(50m) 50m
DP2-70 DisplayPort光ケーブル DP2(70m) 70m
DP2-100 DisplayPort光ケーブル DP2(100m) 100m
