DVI-D(オス)-DVI-D(メス)接続アダプタ

DVI-D(オス)-DVI-D(メス)接続アダプタ
在庫有り全数検査RoHS対応

DVI-D(オス)-DVI-D(メス)接続アダプタは、入出力機器のDVI-Dメスコネクタへ接続するアダプタです。

  • 視聴テストなどで、DVIコネクタ搭載機器に接続されたケーブルを頻繁に挿抜するお客様に最適
  • 機器とケーブル間に接続して、ケーブルの挿抜に伴う機器側コネクタの損傷を低減
  • スリムタイプとなっており、機器裏側のスペースに配慮したライトアングルタイプもラインナップ
  • DVI-D デュアルリンクにも対応可能
  • オス側は24+1ピンになっており、DVI-Iメス機器にも利用可能
  • メス側は24+5ピンになっており、DVI-Iオスケーブルにも利用可能

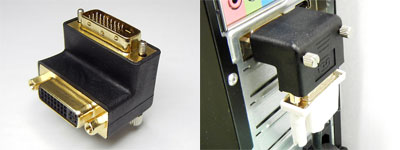

ライトアングルタイプ
ライトアングルタイプ

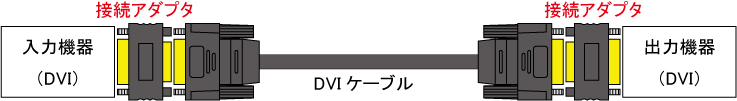

接続イメージ
接続イメージ

DVI-D(オス)-DVI-D(メス)接続アダプタ 仕様

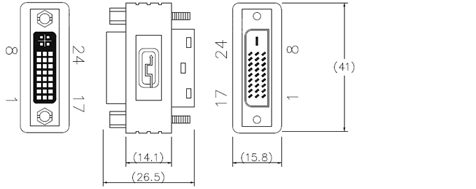

ストレートタイプ コネクタサイズ(単位:mm)
ストレートタイプ コネクタサイズ

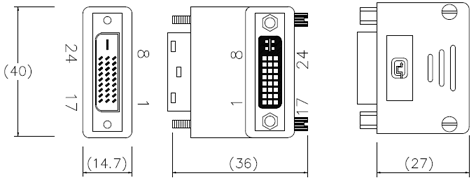

ライトアングルタイプ コネクタサイズ(単位:mm)
ライトアングルタイプ コネクタサイズ

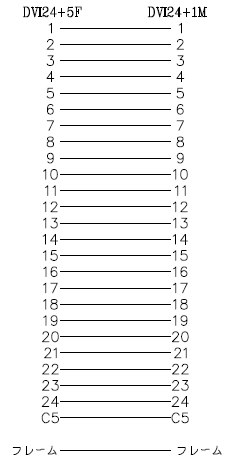

配線図
配線図


DVI(オス)-DVI(メス)型のコネクタの為、DVIケーブル(オス-オス)を2本の延長接続にはご利用になれません。

DVI-Dとなりますので、DVIアナログには対応しておりません。

DVI-D(オス)-DVI-D(メス)接続アダプタ 発注情報

エイム型番 コネクタ 製品名 在庫
ADP-DVI24+1M-DVI24+5F ストレート DVI-D 24+1オス-DVI-D 24+5メス
接続アダプタ ストレートタイプ
在庫限り
ADP-DVI24+1M-DVI24+5F-L ライトアングル DVI-D 24+1オス-DVI-D 24+5メス
接続アダプタ ライトアングルタイプ
販売終了
