HDMI 8X8マトリックススイッチ販売終了

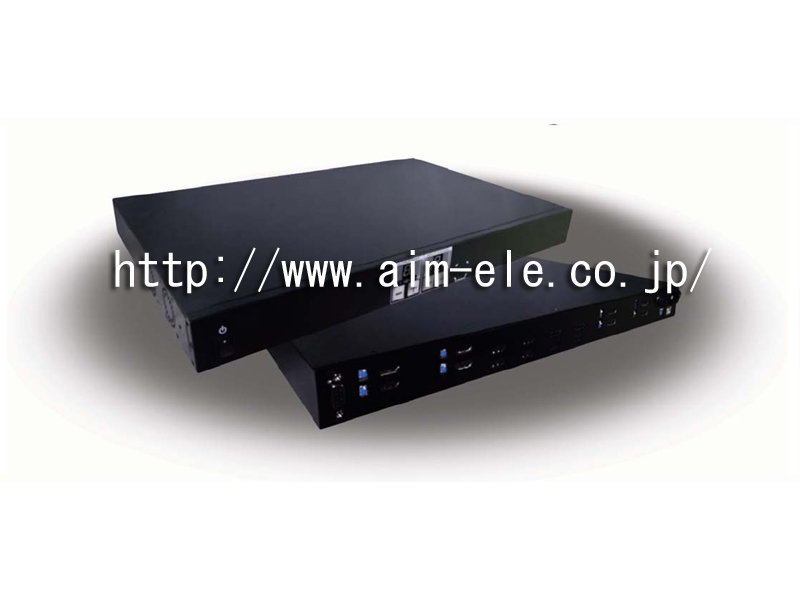

HDMI 8X8マトリックススイッチ
全数検査RoHS対応

HDMI 8X8マトリックススイッチは、HDMI端子を持つ機器を8入力8出力で分配します。複数のソースをケーブルの取り外し無しに分配することが可能です。また本体の操作は、PC接続でGUI(マウス)による直感的な操作が可能です。

個人のお客様向けHDMIケーブルをお探しの場合はこちら

  • 展示会などで複数ソース(スポーツや映画など)を接続して各社のテレビで映像比較を行なわせたい場合

HDMI 8X8マトリックススイッチ 接続例

HDMI 8X8マトリックススイッチ 接続例

HDMI 8X8マトリックススイッチ 仕様

主な仕様

機能 8入力 x 8出力 マトリックス切替
HDMI 規格 HDMI 1080p Deep Color , 3D対応
HDCP 規格 対応
ビデオ帯域 シングルリンク 225MHz [6.75Gbps]
対応解像度 480i / 480p / 720p / 1080i / 1080p60 36bit deep color
音声信号 PCMマルチ (最大7.1ch) or ステレオ2chに対応
ESD保護機能 [1] Human body model . ±19kV [air-gap discharge] & ±12kV [contact discharge]
[2] Core chipset . ±8kV
PCB構造 4層基盤 [インピーダンス . デファレンシャル 100Ω; シングル 50Ω]
入力端子 HDMI x 8 & RS-232 x 1
出力端子 HDMI x 8
HDMI切替方法 本体ボタン / リモコン / PC(RS-232接続)
赤外線リモコン 電気的光学特性: τ = 25° / 周波数: 36-40kHz
HDMIコネクタ Type A [19ピン メス]
RS-232コネクタ DB9[Dsub9ピン メス]
DIPスイッチ [SW1 - SW8] 2ピンタイプ : EDID 保持機能切替用
[SW Main] 4ピンタイプ : オペレーションモード & ファームウェア更新用

諸元

筐体 スチールハウジング
本体サイズ(W x D x H) 440 x 310 x 43mm
本体重量 4051g
固定方法 1U ラックマウントに同梱の専用金具で装着(別途平置き用ゴム脚付き)
入力電源 AC 電源 100-240V
消費電力 60 W [最大]
動作温度 0-40℃
保管温度 -20-60℃
湿度 20-90% [結露なきこと]

PC接続でコントロールする場合はUSBもしくはRS-232コントロールのどちらかになります。両方接続されますと機器が正常に動作しない為ご注意ください。

法人のお客様には事前検証用に製品の貸出も行っております。詳細につきましてはお気軽にお問合せ下さい

HDMI 8X8マトリックススイッチ 発注情報

型番 製品名
GMX-H0808 HDMI 8X8マトリックススイッチ
