HDMI-DVI変換ケーブル

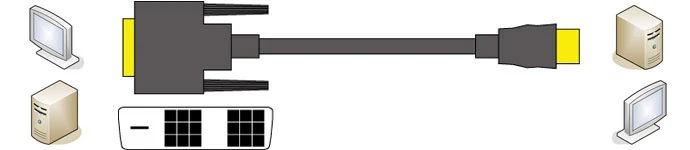

HDMI-DVI変換ケーブルは、HDMI端子を持つパソコン等とDVI端子を持つ液晶モニター等の接続を可能にするケーブルです。最近のパソコンにはVGA端子の他にHDMI端子を持つ製品が登場しており、モニター側がDVI端子を持っていればデジタル画像にて楽しむことができます。
HDMI製品カタログ- HDMI端子を持つパソコン等と、DVI端子を持つ液晶モニター等の接続に最適
- 最大解像度はWUXGA（1920dpi×1200dpi）まで対応 *7m以上は下記注意を参照
- ケーブル長はお客様の敷設環境に合わせて0.5m～10mまでをラインナップ
- 7m以上のケーブルは、伝送安定化のために導体にAWG24を採用
HDMI-DVI変換ケーブル 仕様
| コネクタ | HDMI | タイプA |
|---|---|---|
| DVI | DVI-D 18Pin オス シングルリンク | |
| 解像度 | WUXGA（1920dpi×1200dpi）まで *7m以上は下記注意を参照 |
|
| 導体 | ～5m | UL 20276 28AWG（ケーブル外径：7.3mm） |
| 7m～ | UL 20276 24AWG（ケーブル外径：9.5mm） | |
| ケーブル最大曲げ半径 （コネクタ部からの数値） |
HDMI側 | 90mm |
| DVI側 | 120mm | |
7m以上は、ご使用の環境によっては1920×1200に対応出来ない場合がございます。また、Source側をHDMIとした場合、1080p/36bit DeepColor出力設定ですと、同じく対応が出来ない場合がございます。
DVI-Dはデジタル専用ですので、アナログ信号は伝送出来ません。
DVIは映像のみとなりますので、HDMI音声は伝送出来ません。
解像度は、ご使用の機器や環境によって異なりますので予めご了承下さい。
「HDCP（著作権保護信号）」信号が出力される場合には、ご使用になる機器が対応している事が必要となります。
（HDCP信号が出力されない場合には不要となる場合もあります。）
HDMI-DVI変換ケーブル 発注情報
| 型番 | 製品名 | 長さ | 在庫 |
|---|---|---|---|
| HDMI-DVI(18P)-005 | HDMI-DVI変換ケーブル 0.5m | 0.5m | ○ |
| HDMI-DVI(18P)-01 | HDMI-DVI変換ケーブル 1m | 1m | ○ |
| HDMI-DVI(18P)-02 | HDMI-DVI変換ケーブル 2m | 2m | ○ |
| HDMI-DVI(18P)-03 | HDMI-DVI変換ケーブル 3m | 3m | ○ |
| HDMI-DVI(18P)-05 | HDMI-DVI変換ケーブル 5m | 5m | ○ |
| HDMI-DVI(18P)-07 | HDMI-DVI変換ケーブル 7m | 7m | ○ |
| HDMI-DVI(18P)-10 | HDMI-DVI変換ケーブル 10m | 10m | ○ |
