LC/SCコネクタ ショートブーツ & LCコネクタ 90°or 45°ブーツ(在庫限りで販売終了)
LC/SCコネクタ ショートブーツ & LCコネクタ 90°or 45°ブーツは、LC/SCコネクタのブーツがショートタイプやLCコネクタのブーツが90°または45°のアングルタイプのパッチケーブルです。
- ラック内の配線スペースにおいて、ラックの扉に干渉させたくない場合
- 片端は通常のLCの他にSC、ST、FCに変更することも可能
LCショートブーツ
（クリップは取外し不可）
90°アングルタイプ
(在庫限りで販売終了)
45°アングルタイプ
(在庫限りで販売終了)

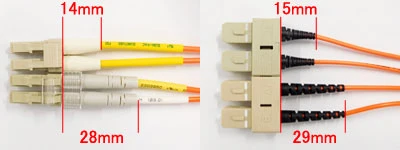

LCショートブーツ / SCショートブーツ 通常ブーツとの比較
光ファイバーケーブル 仕様
光ファイバーケーブル仕様
| マルチモード（OM2） | マルチモード（OM3） | マルチモード（OM4） | シングルモード | |||||
|---|---|---|---|---|---|---|---|---|
| コア径（μm） *1 | 50 | 50 | 50 | 9.2 | ||||
| クラッド径（μm） | 125 | |||||||
| 波長（nm） | 850 | 1300 | 850 | 1300 | 850 | 1300 | 1310 | 1550 |
| 伝送損失（dB/km） | 3.0 以下 |
1.0 以下 |
3.0 以下 |
1.0 以下 |
3.0 以下 |
1.0 以下 |
0.5 以下 |
0.3 以下 |
| 伝送帯域（MHz･km） | 500以上 | 1500以上 | 500以上 | 3500以上 | 500以上 | - | ||
| カラー | 橙 | アクア | アクア | 黄 | ||||
| ケーブル外径（mm） | 2 | |||||||
| 最小許容曲げ半径（mm） | 30 | |||||||
| コネクタ研磨 | PC | PC | PC | SPC | ||||
*1 シングルモードは波長1310nmでのモードフィールド径を示します。
光ファイバーケーブル 発注情報
LC ショートブーツ
| 型番 | CN1 | CN2 | ケーブル | 長さ |
|---|---|---|---|---|
| AFP2-DLCS/DSCS-50-01 | DLC ショートブーツ |
DSC ショートブーツ |
マルチモード OM2 |
1m |
| AFP2-DLCS/DSCS-50-03 | 3m | |||
| AFP2-DLCS/DSCS-50-05 | 5m | |||
| AFP2-DLCS/DSCS-10G-50-01 | DLC ショートブーツ |
DSC ショートブーツ |
マルチモード OM3 |
1m |
| AFP2-DLCS/DSCS-10G-50-03 | 3m | |||
| AFP2-DLCS/DSCS-10G-50-05 | 5m | |||
| AFP2-DLCS/DSCS-OM4-01 | DLC ショートブーツ |
DSC ショートブーツ |
マルチモード OM4 |
1m |
| AFP2-DLCS/DSCS-OM4-03 | 3m | |||
| AFP2-DLCS/DSCS-OM4-05 | 5m | |||
| AFP2-DLCS/DSCS-SM-01 | DLC ショートブーツ |
DSC ショートブーツ |
シングルモード | 1m |
| AFP2-DLCS/DSCS-SM-03 | 3m | |||
| AFP2-DLCS/DSCS-SM-05 | 5m |
LC 90°ブーツ (在庫限りで販売終了)
| 型番 | CN1 | CN2 | ケーブル | 長さ |
|---|---|---|---|---|
| AFP2-LC90/DLC-50-01 | LC 90°ブーツ |
DLC | マルチモード OM2 |
1m |
| AFP2-LC90/DLC-50-03 | 3m | |||
| AFP2-LC90/DLC-50-05 | 5m | |||
| AFP2-LC90/DLC-10G-50-01 | LC 90°ブーツ |
DLC | マルチモード OM3 |
1m |
| AFP2-LC90/DLC-10G-50-03 | 3m | |||
| AFP2-LC90/DLC-10G-50-05 | 5m | |||
| AFP2-LC90/DLC-OM4-01 | LC 90°ブーツ |
DLC | マルチモード OM4 |
1m |
| AFP2-LC90/DLC-OM4-03 | 3m | |||
| AFP2-LC90/DLC-OM4-05 | 5m | |||
| AFP2-LC90/DLC-SM-01 | LC 90°ブーツ |
DLC | シングルモード | 1m |
| AFP2-LC90/DLC-SM-03 | 3m | |||
| AFP2-LC90/DLC-SM-05 | 5m |
LC 45°ブーツ (在庫限りで販売終了)
| 型番 | CN1 | CN2 | ケーブル | 長さ |
|---|---|---|---|---|
| AFP2-LC45/LC45-50-01 | LC 45°ブーツ |
LC 45°ブーツ |
マルチモード OM2 |
1m |
| AFP2-LC45/LC45-50-03 | 3m | |||
| AFP2-LC45/LC45-50-05 | 5m | |||
| AFP2-LC45/LC45-10G-50-01 | LC 45°ブーツ |
LC 45°ブーツ |
マルチモード OM3 |
1m |
| AFP2-LC45/LC45-10G-50-03 | 3m | |||
| AFP2-LC45/LC45-10G-50-05 | 5m | |||
| AFP2-LC45/LC45-OM4-01 | LC 45°ブーツ |
LC 45°ブーツ |
マルチモード OM4 |
1m |
| AFP2-LC45/LC45-OM4-03 | 3m | |||
| AFP2-LC45/LC45-OM4-05 | 5m | |||
| AFP2-LC45/LC45-SM-01 | LC 45°ブーツ |
LC 45°ブーツ |
シングルモード | 1m |
| AFP2-LC45/LC45-SM-03 | 3m | |||
| AFP2-LC45/LC45-SM-05 | 5m |
その他のコネクタとの組合せについてもご相談下さい。
