R15光ファイバーケーブル

R15光ファイバーケーブル
特注OK全数検査RoHS対応難燃対応 NEC OFNR

R15光ファイバーケーブルは、半径15mmまで曲げることができる光ファイバーケーブルです。一般的に光ファイバーケーブルは曲げに弱く、これまでの光ファイバーケーブルの曲げはR30(半径30mm)でしたが、R15光ファイバーケーブルの曲げはR15(半径15mm)と柔軟な光ファイバーケーブルの敷設が可能になります。

  • データセンター等ラックに収めたネットワーク機器の狭いスペースで角度の厳しい状況でのケーブル配線に最適
  • 工場出荷時にシリアルナンバーを貼付することで万一問題が発生した場合に早期原因究明に努めます

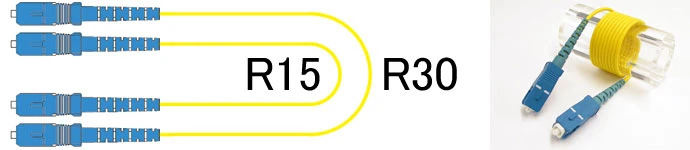

R15とR30の比較イメージ(曲げ半径が小さい方がケーブルの取回しも簡単)

R15光ファイバーケーブル

R15光ファイバーケーブル 仕様

R15光ファイバー ケーブル仕様

マルチモード *1 シングルモード
コア径(μm) *2 50 8.6
クラッド径(μm) 125 125
伝送損失(dB/km) 3.0以下(@850nm)
1.0以下(@1300nm)
0.35以下(@1310nm)
0.22以下(@1550nm)
カラー 若草
許容曲げ半径(mm) 15以上

*1 難燃性はJIS C 3005準拠 *2 シングルモードはモードフィールド径を示します

R15光ファイバーケーブル 発注情報

R15光ファイバーケーブル 型番

上記に記載の無いコネクタも対応できる場合がございます。また、型番選定が難しい場合は接続する機器の詳細(コネクタ形状、ケーブル種類(マルチモード(50/125)orシングルモード)など)や使用環境(屋内or屋外など)をご連絡頂ければ最適なケーブルをご提案致します。お気軽にご相談下さい。

特注長でご指定頂く際の注意

特注長でご指定頂く際の注意

特注長でケーブル長をご指定して頂く場合、コネクタを含んだ長さ(頭-頭)でご指定頂けますようお願い致します。
