SAS/MiniSAS/HD MiniSASケーブル

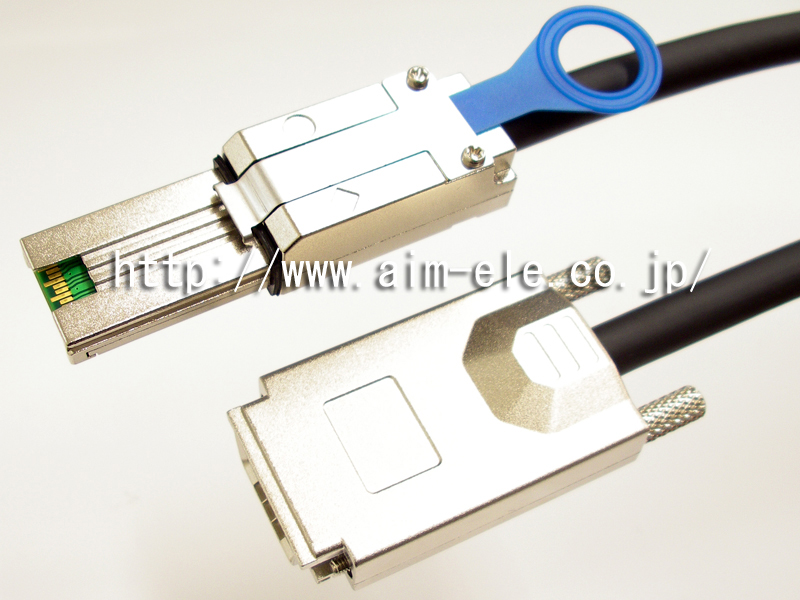

SASケーブル
在庫有り特注OK全数検査RoHS対応難燃対応 NEC CL2

SASケーブルは外部4X/MiniSASインターフェース接続に使用されるケーブルです。SAS(Serial Attached SCSI)とは、パラレル伝送方式を採用している従来のSCSIを改良し、シリアル転送を採用して高速転送(最大300MB/s)を実現した規格です。

  • 外部4Xインターフェースを有するパソコン(HCAカードなど実装)~外部ストレージ間の接続に使用
  • ご利用環境に合わせてSASケーブル、MiniSASケーブル、MiniSAS変換ケーブル、分岐ケーブルをラインナップ
  • お客様導入前の不安を解消する事前検証用に製品の無料貸し出しを実施中

SASケーブル接続イメージ

SASケーブル接続イメージ
SASケーブルいろいろ

SASケーブル 発注情報

SASケーブル

エイム型番 製品名 備考
CAB-8470S/8470S-01 SASケーブル 28AWG 1m SFF-8470 to SFF-8470 参考図面
CAB-8470S/8470S-02 SASケーブル 28AWG 2m SFF-8470 to SFF-8470
CAB-8470S/8470S-03 SASケーブル 28AWG 3m SFF-8470 to SFF-8470
CAB-8470S/8470S-05 SASケーブル 26AWG +EQ 5m SFF-8470 to SFF-8470

MiniSASケーブル

エイム型番 製品名 備考
CAB-8088/8088-S6-00.5 6G MiniSASケーブル 28AWG 0.5m SFF-8088 to SFF-8088 参考図面
CAB-8088/8088-S6-01 6G MiniSASケーブル 28AWG 1m SFF-8088 to SFF-8088
CAB-8088/8088-S6-02 6G MiniSASケーブル 28AWG 2m SFF-8088 to SFF-8088
CAB-8088/8088-S6-03 6G MiniSASケーブル 26AWG 3m SFF-8088 to SFF-8088
CAB-8088/8088-S6-05 6G MiniSASケーブル 24AWG 5m SFF-8088 to SFF-8088

SFF-8088コネクタは、Universal Key2,4,6 タイプです。

HD MiniSASケーブル(12G)

エイム型番 製品名 備考
CAB-8644/8644-S12-01 12G HD MiniSASケーブル 30AWG 1m SFF-8644 to SFF-8644 参考図面
受注生産品
CAB-8644/8644-S12-02 12G HD MiniSASケーブル 30AWG 2m SFF-8644 to SFF-8644

HD MiniSASケーブル(6G)

エイム型番 製品名 備考
CAB-8644/8644-S6-01 6G HD MiniSASケーブル 30AWG 1m SFF-8644 to SFF-8644 参考図面
販売終了
CAB-8644/8644-S6-02 6G HD MiniSASケーブル 28AWG 2m SFF-8644 to SFF-8644
CAB-8644/8644-S6-03 6G HD MiniSASケーブル 28AWG 3m SFF-8644 to SFF-8644
CAB-8644/8644-S6-04 6G HD MiniSASケーブル 26AWG 4m SFF-8644 to SFF-8644
CAB-8644/8644-S6-05 6G HD MiniSASケーブル 26AWG 5m SFF-8644 to SFF-8644
CAB-8644/8644-S6-06 6G HD MiniSASケーブル 24AWG 6m SFF-8644 to SFF-8644

MiniSAS分岐ケーブル

エイム型番 製品名 備考
CAB-8088/2x8088-02 6G MiniSAS2分岐ケーブル 24AWG 2芯 2m SFF-8088 to SFF-8088 x2 参考図面
CAB-8088/4x8088-02 6G MiniSAS4分岐ケーブル 28AWG 2m SFF-8088 to SFF-8088 x4 参考図面
CAB-8088/eSATA×4-01 MiniSAS-eSATA4分岐ケーブル 28AWG 1m SFF-8088 to eSATA x4 参考図面
販売終了
CAB-8088/eSATA×4-02 MiniSAS-eSATA4分岐ケーブル 28AWG 2m SFF-8088 to eSATA x4
CAB-8088/SATA×4-01 MiniSAS-SATA4分岐ケーブル 28AWG 1m SFF-8088 to SATA x4 参考図面
在庫限り

SFF-8088コネクタは、Universal Key2,4,6 タイプです。

MiniSAS変換ケーブル

エイム型番 製品名 備考
CAB-8088/8470S-01 MiniSAS変換ケーブル 28AWG 1m SFF-8088 to SFF-8470 参考図面
CAB-8088/8470S-02 MiniSAS変換ケーブル 28AWG 2m SFF-8088 to SFF-8470
CAB-8088/8470S-03 MiniSAS変換ケーブル 28AWG 3m SFF-8088 to SFF-8470
CAB-8088/8470S-05 MiniSAS変換ケーブル 26AWG +EQ 5m SFF-8088 to SFF-8470

SFF-8088コネクタは、Universal Key2,4,6 タイプです。

HD MiniSAS変換ケーブル

エイム型番 製品名 備考
CAB-8644/8088-S6-00.5 HD MiniSAS変換ケーブル 30AWG 0.5m SFF-8644 to SFF-8088 参考図面
CAB-8644/8088-S6-01 HD MiniSAS変換ケーブル 30AWG 1m SFF-8644 to SFF-8088
CAB-8644/8088-S6-02 HD MiniSAS変換ケーブル 28AWG 2m SFF-8644 to SFF-8088
CAB-8644/8088-S6-03 HD MiniSAS変換ケーブル 28AWG 3m SFF-8644 to SFF-8088
CAB-8644/8088-S6-04 HD MiniSAS変換ケーブル 26AWG 4m SFF-8644 to SFF-8088
CAB-8644/8088-S6-05 HD MiniSAS変換ケーブル 26AWG 5m SFF-8644 to SFF-8088
CAB-8644/8088-S6-06 HD MiniSAS変換ケーブル 24AWG 6m SFF-8644 to SFF-8088
CAB-8644/8088-S6-07 HD MiniSAS変換ケーブル 24AWG 7m SFF-8644 to SFF-8088

SFF-8088コネクタは、Universal Key2,4,6 タイプです。


弊社製品を事前にお貸し出しすることが可能です。お客様環境にて実機検証頂けます。
貸し出しのご依頼は貸出依頼書に必要事項をご記入の上、メールまたはFAX:046-256-5851にてお願い致します。(メールの場合は事前にお問い合わせフォームより「光デバイスを借りたいので貸出依頼表の送付先を教えて欲しい」とご連絡下さい。)
