高強度光コードなら信頼と実績のエイム電子におまかせ下さい

高強度光コード

高強度光コード
全数検査RoHS対応

高強度光コード(タフライトコード)は、側圧に強く扉への挟み込み等によっても折れにくいケーブルです。曲げ癖もつきにくいため配線、余長収納が簡単です。

タフライトはSEIオプティフロンティア株式会社殿の登録商標です。

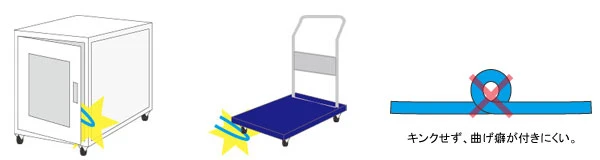

  • サーバーラック内などの配線スペースが窮屈な場合のパッチケーブルとして。
  • うっかりケーブルを挟み込んでも断線の可能性を低減。キンクせず、曲げ癖が付きにくい。
    使用例

高強度光コード 仕様

コード仕様

心数(心) 1 2
コード外径(mm) 0.9 0.9
シース外径(mm) 2.0 2.0 x 4.0
許容張力(N) 80以下 160以下
許容曲げ半径(mm) 15以上
難燃性 JIS C 3005 傾斜

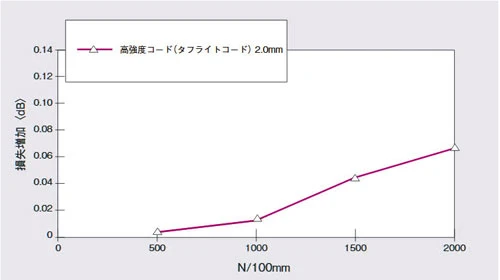

<参考:側圧特性>
側圧特性

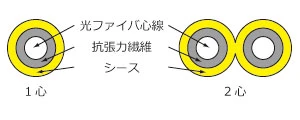

ケーブル断面図
ケーブル断面図

ファイバー仕様

マルチモード(50/125) シングルモード
コア径(μm) * 50 9.2
クラッド径(μm) 125
波長(nm) 850 1300 1310
伝送損失(dB/km) 3.0以下 1.0以下 0.5以下
伝送帯域(MHz・km) 500以上 -

* シングルモードは波長1310nmでのモードフィールド径を示します。

高強度光コード 発注情報

型番 長さ コネクタ 心数 ファイバー ケーブルカラー
AFPT-DLC/DLC-50-01 1m DLC-DLC 2心 MMF 50
AFPT-DLC/DLC-50-03 3m
AFPT-DLC/DLC-50-05 5m
AFPT-DLC/DSC-50-01 1m DLC-DSC
AFPT-DLC/DSC-50-03 3m
AFPT-DLC/DSC-50-05 5m
AFPT-DSC/DSC-50-01 1m DSC-DSC
AFPT-DSC/DSC-50-03 3m
AFPT-DSC/DSC-50-05 5m
AFPT-LC/LC-50-01-1C 1m LC-LC 1心
AFPT-LC/LC-50-03-1C 3m
AFPT-LC/LC-50-05-1C 5m
AFPT-LC/SC-50-01-1C 1m LC-SC
AFPT-LC/SC-50-03-1C 3m
AFPT-LC/SC-50-05-1C 5m
AFPT-SC/SC-50-01-1C 1m SC-SC
AFPT-SC/SC-50-03-1C 3m
AFPT-SC/SC-50-05-1C 5m
AFPT-DLC/DLC-SM-01 1m DLC-DLC 2心 SMF
AFPT-DLC/DLC-SM-03 3m
AFPT-DLC/DLC-SM-05 5m
AFPT-DLC/DSC-SM-01 1m DLC-DSC
AFPT-DLC/DSC-SM-03 3m
AFPT-DLC/DSC-SM-05 5m
AFPT-DSC/DSC-SM-01 1m DSC-DSC
AFPT-DSC/DSC-SM-03 3m
AFPT-DSC/DSC-SM-05 5m
AFPT-LC/LC-SM-01-1C 1m LC-LC 1心
AFPT-LC/LC-SM-03-1C 3m
AFPT-LC/LC-SM-05-1C 5m
AFPT-LC/SC-SM-01-1C 1m LC-SC
AFPT-LC/SC-SM-03-1C 3m
AFPT-LC/SC-SM-05-1C 5m
AFPT-SC/SC-SM-01-1C 1m SC-SC
AFPT-SC/SC-SM-03-1C 3m
AFPT-SC/SC-SM-05-1C 5m

他のケーブル長についてもお気軽にご相談下さい。
