パワーバジェットとは？
光ファイバーケーブルの最長距離は伝送速度、使用機器、使用するケーブル等によって決定されます。

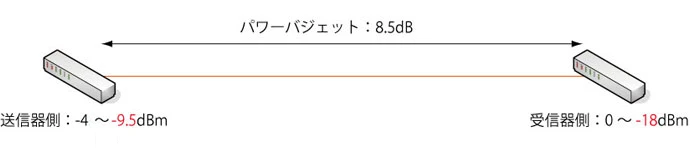

｢パワーバジェット｣とは送信器の最低出力と受信器の最低感度の差であり、使用機器の最悪条件を想定した値です。
例えば「送信側：-4～-9.5dBm」「受信側：0～-18dBm」の場合のパワーバジェットは、-9.5-(-18)=8.5dBとなります。
伝送路の設計について
パワーバジェットが分かったら、次は伝送路の設計に問題無いか確認します。

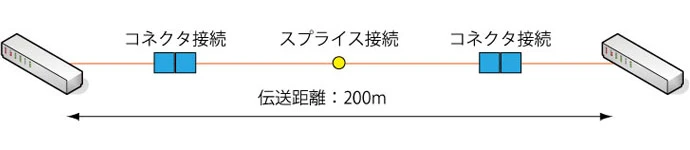

例えば、使用する光ファイバーケーブルをマルチモード光ファイバー、伝送距離を200m、コネクタ接続箇所2箇所、スプライス(融着)接続1箇所とし各条件が下記の場合。
イメージ
条件
- コネクタ接続損失：0.5dB/1箇所
- スプライス接続損失：0.3dB/1箇所
- 光ファイバー損失：3.75dB/km
コネクタ接続損失：0.5dB×2箇所=1.0dB
スプライス接続損失：0.3dB×1箇所=0.3dB
伝送損失：3.75dB/km×0.2km=0.75dB
となり、光伝送路の減衰量は1.0+0.3+0.75=2.05dBとなります。
よってパワーバジェットの8.5dBを下回っているので問題無いと言えます。
実際には接続損失や伝送損失はもっと小さい値を取るので、余裕のある距離になっているはずです。しかし余裕があるからといってもマルチモードファイバの場合は注意が必要です。マルチモードファイバには帯域といった概念があり、損失よりも帯域で距離が制限される場合があります。
