CCDカメラ延長ケーブル

CCDカメラ延長ケーブル
特注OK全数検査RoHS対応難燃対応 UL VW-1

CCDカメラ延長ケーブルは、CCDカメラケーブルを延長するためのケーブルです。コネクタの片側が丸型12ピンコネクタ(ジャック)となっており、既設ケーブルの丸型12ピンコネクタ(プラグ)との接続が容易に行えます。

  • カメラの移設等でケーブル長が足りない場合に既存のケーブルに接続(全部敷設し直す手間が削減)
  • お客様の使用用途に応じて固定用の標準タイプと可動用の高屈曲タイプをラインナップ
  • お客様の敷設環境に合わせて1、2、3、5、10mをラインナップ(特注長はご相談下さい。)
  • ケーブルは、カメラ側の延長用、ボード側の延長用をラインナップ

CCDカメラ延長ケーブル 接続イメージ

CCDカメラ延長ケーブル イメージ

CCDカメラ延長ケーブル 仕様

ケーブル 坂東電線製 75Ω複合同軸ケーブル
標準タイプ:TVCCX-8相当品
高屈曲タイプ:TVCCX-8-RT相当品
コネクタ ヒロセ電機製 丸型12ピンコネクタ
<ボード側延長仕様>
オス:HR10A-10P-12P(73)
メス:HR10A-10J-12S(73)
<カメラ側延長仕様>
オス:HR10A-10J-12P(73)
メス:HR10A-10P-12S(73)

CCDカメラケーブルを延長する場合、延長により信号が減衰しますので伝送距離に影響が生じます事をご了承下さい(事前にケーブルをお貸しすることも可能です。お気軽にご相談下さい)。


高屈曲タイプ 屈曲データ(下記結果は試験結果であり、保証値ではありません。)

90度屈曲試験条件

荷重 500g
屈曲角度 左右90度
速度 40回/分
マンドレル径 半径40mm

試験結果:100万回以上

90度屈曲試験条件

屈曲回数は、A-B-A-C-Aで1回

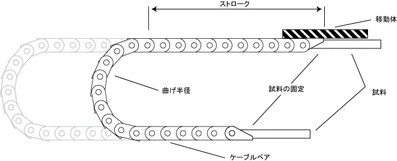

摺動屈曲試験条件

曲げ半径 50mm
移動速度 50回/分
ストローク 約320mm

試験結果:1,000万回以上

摺動屈曲試験条件

摺動回数は、1往復で1回

CCDカメラ延長ケーブル 発注情報

CCDカメラ延長ケーブル(ボード側延長仕様)

型番 製品名 備考
ACAM-H12PS-01EX CCDカメラ延長ケーブル(ボード側延長仕様) 1m 参考図面
ACAM-H12PS-02EX CCDカメラ延長ケーブル(ボード側延長仕様) 2m
ACAM-H12PS-03EX CCDカメラ延長ケーブル(ボード側延長仕様) 3m
ACAM-H12PS-05EX CCDカメラ延長ケーブル(ボード側延長仕様) 5m
ACAM-H12PS-10EX CCDカメラ延長ケーブル(ボード側延長仕様) 10m

CCDカメラ延長ケーブル(カメラ側延長仕様)

型番 製品名 備考
ACAM-H12JPS-01EX CCDカメラ延長ケーブル(カメラ側延長仕様) 1m
ACAM-H12JPS-02EX CCDカメラ延長ケーブル(カメラ側延長仕様) 2m
ACAM-H12JPS-03EX CCDカメラ延長ケーブル(カメラ側延長仕様) 3m
ACAM-H12JPS-05EX CCDカメラ延長ケーブル(カメラ側延長仕様) 5m
ACAM-H12JPS-10EX CCDカメラ延長ケーブル(カメラ側延長仕様) 10m

CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様)

型番 製品名 備考
ACAM-H12PS-RT-01EX CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様) 1m 参考図面
ACAM-H12PS-RT-02EX CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様) 2m
ACAM-H12PS-RT-03EX CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様) 3m
ACAM-H12PS-RT-05EX CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様) 5m
ACAM-H12PS-RT-10EX CCDカメラ延長ケーブル(高屈曲タイプ/ボード側延長仕様) 10m

CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様)

型番 製品名 備考
ACAM-H12JPS-RT-01EX CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様) 1m 参考図面
ACAM-H12JPS-RT-02EX CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様) 2m
ACAM-H12JPS-RT-03EX CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様) 3m
ACAM-H12JPS-RT-05EX CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様) 5m
ACAM-H12JPS-RT-10EX CCDカメラ延長ケーブル(高屈曲タイプ/カメラ側延長仕様) 10m
