GPIBケーブル

GPIBケーブル
在庫有り全数検査RoHS対応難燃対応 UL VW-1

GPIBケーブルは、元々はHewlett Packard社の社内規格であったHPIBという計測機器用のデジタルバスの事で、現在ではIEEE 488として規格化されています。コンピュータと各種計測機器、周辺装置(ディスク、プリンタ、等)を接続して制御するために広く使われています。

  • 最大15台の機器を24ピンのケーブル(8bitデータバス+制御信号)で接続可能(最大バス長20m)
  • 理論最大転送速度は1Mbytes/sec

GPIBケーブルのケーブル長について

各機器間のケーブル長は4m以下、1システムの中で機器を互いに接続するのに使用できるケーブル最大長は
「2m×(機器数)」又は20mのどちらか短い方とします。

例1.全機器2台の場合(コントローラ1台+GPIB通信機器1台)
2m×(装置数=2台)<20m よって、1システム全体のケーブル最大長は4mとなります。

例2.全機器3台の場合(コントローラ1台+GPIB通信機器2台)
2m×(装置数=3台)<20m よって、1システム全体のケーブル最大長は6mとなります。

例3.全機器15台の場合(コントローラ1台+GPIB通信機器14台)
2m×(装置数=15台)>20m よって、1システム全体のケーブル最大長は20mとなります。

GPIBケーブル 仕様(海外品)

HOOD METAL DIE-CAST
CABLE UL2464 26AWG×6P+26AWG×11C、JACKET:GRAY,P.V.C,OD:9.2mm

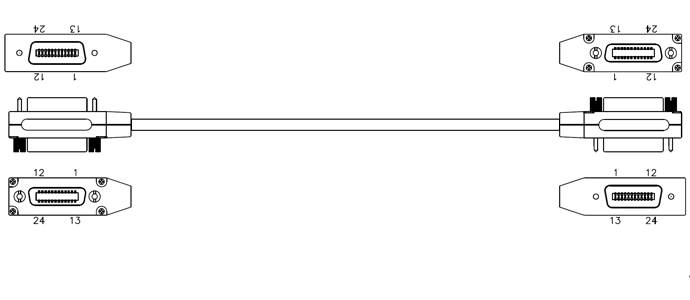

GPIBケーブル 外観イメージ

GPIBケーブル 外観イメージ

GPIBケーブル 海外品と国内品の比較

GPIBケーブル 海外品と国内品の比較

GPIBケーブル 発注情報

GPIBケーブル(海外品) 型番

エイム型番 製品名
A-GPIBK-00.5 GPIBケーブル(海外品) 0.5m
A-GPIBK-01 GPIBケーブル(海外品) 1m
A-GPIBK-02 GPIBケーブル(海外品) 2m
A-GPIBK-03 GPIBケーブル(海外品) 3m
A-GPIBK-04 GPIBケーブル(海外品) 4m
A-GPIBK-05 GPIBケーブル(海外品) 5m
A-GPIBK-06 GPIBケーブル(海外品) 6m
A-GPIBK-10 GPIBケーブル(海外品) 10m
A-GPIBK-15 GPIBケーブル(海外品) 15m
A-GPIBK-20 GPIBケーブル(海外品) 20m

特注長はロットによりますのでお問合せ下さい

GPIBケーブル(国内品) 型番

エイム型番 製品名 備考
A-GPIB-00.5 GPIBケーブル(国内品) 0.5m 在庫限り
A-GPIB-01 GPIBケーブル(国内品) 1m 在庫限り
A-GPIB-02 GPIBケーブル(国内品) 2m 在庫限り
A-GPIB-03 GPIBケーブル(国内品) 3m 在庫限り
A-GPIB-04 GPIBケーブル(国内品) 4m 在庫限り
A-GPIB-05 GPIBケーブル(国内品) 5m 在庫限り
A-GPIB-06 GPIBケーブル(国内品) 6m 在庫限り
