モニターケーブルなら信頼と実績のエイム電子におまかせ下さい

モニターケーブル

モニターケーブル
特注OK全数検査RoHS対応難燃対応 UL VW-1

モニターケーブルは、コンピュータとモニターやプロジェクタ等の映像機器を接続するためのケーブルです。一般にPC~モニター間はオス~オスを使用、既設モニターケーブルの延長はオス~メス(嵌合台付)が使用されます。ほとんど場合モニター機器にはケーブルが添付されていますが、コンピュータと接続する際に長さが足りない場合や、コネクタの形状が一致しない場合に変換ケーブルや延長ケーブルが必要になります。

  • 製品に添付されているケーブルでは長さが足りない場合
  • 製品に添付されているケーブルでは接続先のコネクタ形状が異なる場合
  • コネクタ種類は、Dsub15、HD15、13W3、BNCなどが選択可能
    (注 13W3をご希望の場合は「13W3オス-HD15メス変換コネクタ(ADP-13W3M-HD15F)」での対応のみ)
  • 配線時の省スペース化及びケーブル曲げによる断線などのトラブルを防ぐライトアングルタイプも製作可能

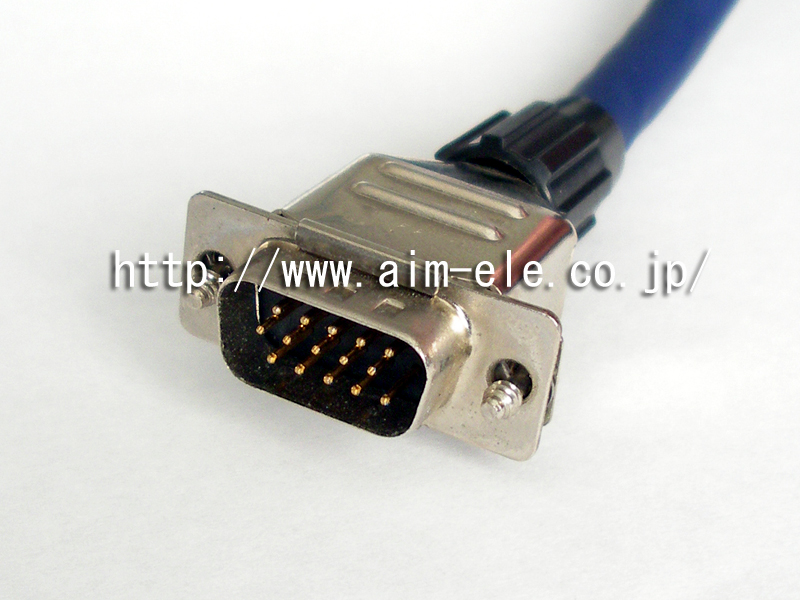

  • ノートPC用にHD15のスリムタイプもご用意(標準のHD15では上下の出っ張りで接続できない場合があります)
    HD15比較イメージ

モニターケーブル 仕様

同軸入り複合12心2重シールドケーブル(UL20276)

No. 導体 特性インピーダンス 断面図
A1 赤(同軸) 7/0.127 75±5Ω 同軸入り複合12心2重シールドケーブル(UL20276)
A2 緑(同軸) 7/0.127 75±5Ω
A3 青(同軸) 7/0.127 75±5Ω
B1 7/0.16 100±10Ω
B2 7/0.16 100±10Ω
B3 7/0.16 100±10Ω
B4 7/0.16 100±10Ω
B5 7/0.16 100±10Ω
B6 7/0.16 100±10Ω
C1 7/0.16 90±10Ω
C2 7/0.16 90±10Ω
C3 7/0.16 90±10Ω

ケーブル外径:7.2mm 外被色:青


75Ω同軸マルチケーブル V5-1.5C(1.5C×5:赤/青/緑/黄/白)

ケーブル外径:9.2mm 外被色:黒


HD15 L型コネクタ/スリムタイプ イメージ

HD15 L型コネクタ/スリムタイプ イメージ

HDLU/HDLD選択時の注意・・・オスのみ、インチネジのみ、ケーブルは複合同軸12心2重シールドケーブルのみ

モニターケーブル 発注情報

モニターケーブル 型番

モニターケーブル 型番一例(よくある組み合わせ)

型番 コネクタ1 コネクタ2 ケーブル長 備考
AVJ-HD15MC/HD15MC-01.5 HD15オス インチショート HD15オス インチショート 1.5m 参考図面
AVJ-HD15MC/HD15MC-03 HD15オス インチショート HD15オス インチショート 3m
AVJ-HD15MC/HD15MC-05 HD15オス インチショート HD15オス インチショート 5m
AVJ-HD15MC/HD15MC-10 HD15オス インチショート HD15オス インチショート 10m
AVJ-HD15MC/HD15MC-15 HD15オス インチショート HD15オス インチショート 15m
AVJ-HD15MC/HD15MC-20 HD15オス インチショート HD15オス インチショート 20m
AVJ-HD15MC/HD15FCL-15 HD15オス インチショート HD15メス インチショート+嵌合台 15m 参考図面
AVJ-HD15MC/HD15FCL-20 HD15オス インチショート HD15メス インチショート+嵌合台 20m
AVJ-HD15MCS/HD15FCL-03 HD15スリム M インチS HD15メス インチショート+嵌合台 3m 参考図面
