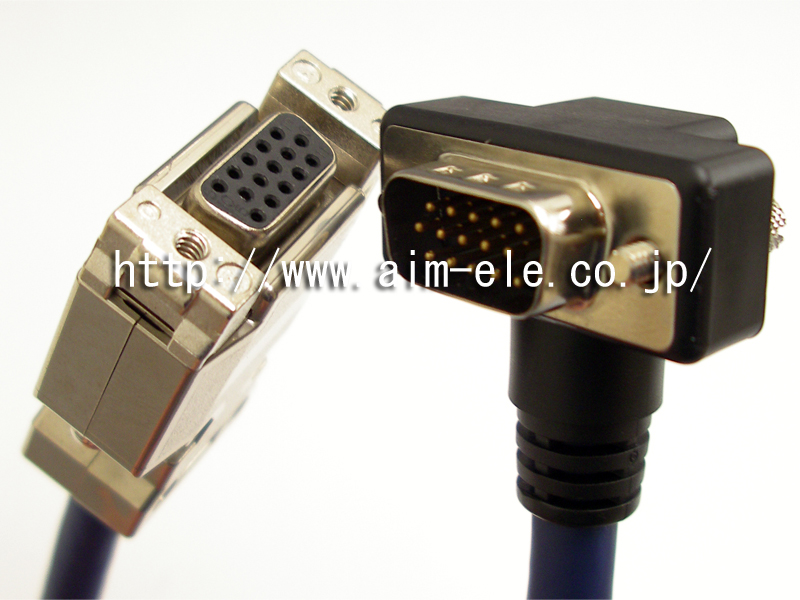

ライトアングル型VGAモニター延長ケーブル

ライトアングル型VGAモニター延長ケーブル
在庫有り特注OK全数検査RoHS対応難燃対応 UL VW-1

ライトアングル型VGAモニター延長ケーブルは、PCとアナログモニターのケーブルを延長するためのケーブルです。PCの設置状況により背面にケーブルを接続するスペースが限られる場所での接続に適しております。

PCとモニターを直接接続する場合はモニターケーブルをご覧下さい。

  • PC背面のスペースが限られ通常のコネクタカバー(ストレート型)では接続が困難な場合
  • PC背面のスペースが限られケーブルへ曲げによるストレスを与えてしまう恐れがある場合
  • 片側のコネクタはHD15メス インチショート+嵌合台により製品付属のモニターケーブルの延長で使用可能

ライトアングルタイプなら省スペース配線(ケーブルの引き出し方向は2タイプあり柔軟な配線が可能)及び曲げストレスを低減

ライトアングルタイプ イメージ

ライトアングル型VGAモニター延長ケーブル 仕様

同軸入り複合12心2重シールドケーブル(UL20276)

No. 導体 特性インピーダンス 断面図
A1 赤(同軸) 7/0.127 75±5Ω 同軸入り複合12心2重シールドケーブル(UL20276)
A2 緑(同軸) 7/0.127 75±5Ω
A3 青(同軸) 7/0.127 75±5Ω
B1 7/0.16 100±10Ω
B2 7/0.16 100±10Ω
B3 7/0.16 100±10Ω
B4 7/0.16 100±10Ω
B5 7/0.16 100±10Ω
B6 7/0.16 100±10Ω
C1 7/0.16 90±10Ω
C2 7/0.16 90±10Ω
C3 7/0.16 90±10Ω

ライトアングルタイプ ピン配列&コネクタ寸法

ライトアングルタイプ ピン配列&コネクタ寸法

ライトアングルタイプコネクタは「オスのみ」、「インチネジのみ」となります。

ライトアングル型VGAモニター延長ケーブル 発注情報

型番 コネクタ1 コネクタ2 ケーブル長 備考
AVJ-HDLU/HD15FCL-00.3 HD15L型ケーブル上出し HD15メス インチショート+嵌合台 30cm 参考図面
AVJ-HDLD/HD15FCL-00.3 HD15L型ケーブル下出し HD15メス インチショート+嵌合台 30cm 参考図面
